Drukonafhankelijke inregelafsluiter Cocon QGC met groefverbinding PN 25
DN 65, 5-20 m³/h, 22-88,1 GPM (gallons per minuut), met twee gemonteerde Classic meetnippels, gietijzer

Even wachten a.u.b.

Drukonafhankelijke regelklep voor het dynamisch hydraulisch inregelen van warmtewisselaars, bijv. airconditioningunits en distributieleidingen in verwarmings- en koelinstallaties met gesloten circuits. De afsluitercombinatie bestaat uit een automatische stromingsregelaar en een regelafsluiter en kan worden uitgerust met een servomotor.
Afsluiter in 2-weg uitvoering, met geborgde, afsluitbare, traploze stromingsbegrenzing. Directe instelling in m³ per uur. Afleesbaarheid van de instelwaarde ongeacht de handwielstand.
Ventielhuis van grijs gietijzer of nodulair gietijzer, met het medium in aanraking komende delen van grijs gietijzer, nodulair gietijzer, brons, ontzinkingsbestendig messing, RVS, EPDM of PTFE. Onderhoudsvrije spindelafdichting. Standaard uitgerust met twee Classic meetventielen.
Cocon QFC en QGC kenmerken zich door een gemakkelijke verstelbaarheid, compacte afmetingen en de beste regelkwaliteit.

  • Hoofdfunctie: Drukonafhankelijke regelklep
  • Medium: Water, Water-glycol mengsel
  • Drukniveau: PN 25
  • Nominale maat: DN 65
  • Verbindingen: Groef
  • Aansluitgrote: 73.0
  • Regelbereik: 5.000 - 20.000 l/h
  • Drukverschil p1-p3: 20 - 400 kPa
  • kvs: 36
  • Bedrijfstemperatuur: -10 - 120 °C
  • Max. drukverschil: 4 bar
  • Voorinstelling: Ja
  • Voorinstelling kan worden geblokkeerd: Ja, afsluitbaar
  • Voorinstelling display: Ja
  • Afsluitbaar: Ja
  • Meetverbinding: Ja
  • Meetventiel: Classic
  • Meetmethode: Drukverschil p1-p3
  • Materiaal behuizing: Gietijzer
  • Model: Schuine spindel
  • Aansluiting aandrijving: Ja
  • Inbouwlocatie: Aanvoer of retour
  • Isolerende schaal: Nee
Art.-Nr.: 1676351
EAN: 4026755449655
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden
Bestekomschrijving


Toebehoren

Adapter voor roterende aandrijving voor Cocon QTZ, om een ​​draaibeweging om te zetten in een hef/slagbeweging
Artikelnummer 1149095

Aandrijving

Aktor M elektromotorische aandrijving ST/3P L24V NO, voor Cocon QTR/QFC stroomloos openend
Artikelnummer 1158021
Aktor M elektromotorische aandrijving ST/3P L 24V NC,voor Cocon QTR/QFC, stroomloos gesloten
Artikelnummer 1158022

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
500 mm 400 mm 245 mm 21,54 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Doos 1 405 mm 255 mm 525 mm 21,9 kg
Europallet 14 1200 mm 800 mm 1194 mm 329,66 kg

CAD

Download CAD-formaten
Formaat Grootte Download
Revit 700 KB
Download
DWG (3D) 481,27 KB
Download
DWG 85,18 KB
Download
DXF (3D) 2,56 MB
Download
DXF 402,15 KB
Download
STEP 549,87 KB
Download
OBJ / MTL 291,66 KB
Download

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Download Setup CAD-App

Afbeeldingen

Productafbeeldingen

  Bestandsgrootte
869,59 KB
  Afbeeldingsgrootte
4924 px x 4924 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

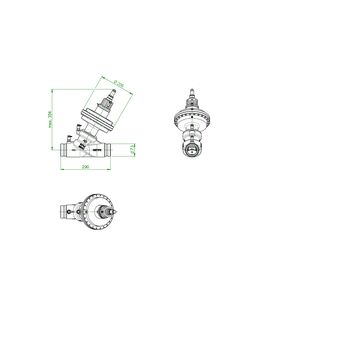

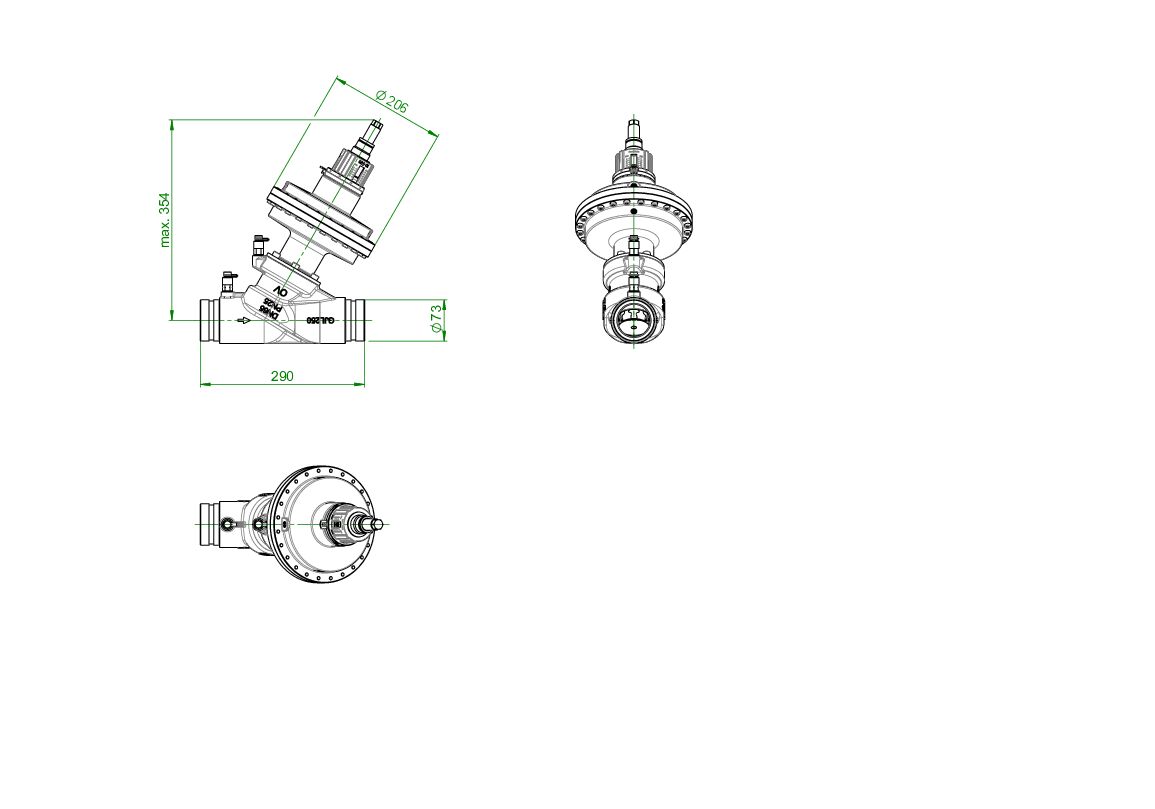

Maattekeningen

  Bestandsgrootte
37,97 KB
  Afbeeldingsgrootte
1155 px x 809 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Tekeningen

  Bestandsgrootte
12,04 KB
  Afbeeldingsgrootte
425 px x 425 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Materiaal behuizing Gietijzer
Volumestroom 5 - 20
Instelmethode op product
Drukniveau artikel PN 25
Aansluitingen Sleuf
Mediumtemperatuur (continu bedrijf) -10 - 120
Nominale binnendiameter DN 65
