Секретен вентил ZB "Multiflex F"
хол.г. G ¾ x външ.р. G ¾, месинг, никелир., меко уплътнение, може да се върти

Моля, изчакайте!

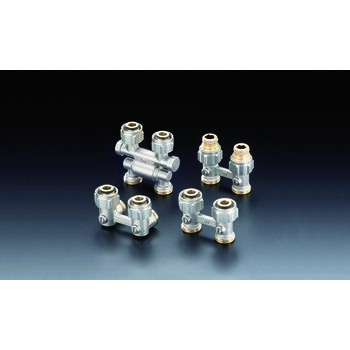

OVENTROP-Секретен вентил ZB "Multiflex F"

Двутръбен блок от месинг, никелиран, междуосово разстояние 50 mm, меко уплътнение към радиатора, за изолиране, може да се върти.

Секретните вентили "Multiflex" са подходящи за вградените разпределители на следните производители на радиатори:

Baufa, Brötje, Brugman, Buderus, De 'Longhi, Kermi, Radel, Ribe, Vogel + Noot

Материал: Месинг
Повърхност: никелирани

Прод. номер: 1015711
EAN: 4026755183931
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
94 mm 80 mm 32 mm 0,46 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 95 mm 80 mm 35 mm 0,46 kg
Пакет 10 180 mm 175 mm 150 mm 4,73 kg
Европалет 1200 1200 mm 800 mm 1450 mm 588 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 95,7 KB  Изтегляне
DWG 26,93 KB  Изтегляне
RFA 516 KB  Изтегляне
STEP 282,1 KB  Изтегляне
IFC 705,33 KB  Изтегляне
DWG 3D 199,56 KB  Изтегляне
DXF 3D 1,26 MB  Изтегляне
OBJ / MTL 131,41 KB  Изтегляне
Изображения на продукти
  Размер на файла
74,77 KB
  Размер
476 px x 559 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
811,67 KB
  Размер
2362 px x 1417 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
557,66 KB
  Размер
1417 px x 1417 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
29,41 KB
  Размер
595 px x 632 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
p_radiator_valves_bg.pdf 9,68 MB
Ръководство за монтаж
  Име Размер на файла
L_101571181.pdf 1,9 MB
IFC файл
  Име Размер на файла
CAD 1015711_Oventrop_GmbH___Co__KG_Multiflex_F__DG_R_1_2__ZB_schwenkbar.ifc 705,33 KB
DXF (3D) файл
  Име Размер на файла
CAD 1015711_Oventrop_GmbH___Co__KG_Multiflex_F__DG_R_1_2__ZB_schwenkbar_3D.dxf 1,26 MB
DWG (3D) файл
  Име Размер на файла
CAD 1015711_Oventrop_GmbH___Co__KG_Multiflex_F__DG_R_1_2__ZB_schwenkbar_3D.dwg 199,56 KB
Радиатори с интегрирани разпределители
Присъединяване на радиатор с интегриран разпределител за еднотръбни отоплителни системи
Стенен отоплителен уред на газ с отоплителен кръг
Класификация
ETIM 7.0 EC010077
Bottom H-block
Особеност Стойност
Lockable
Surface protection Nickel-plated
Material Brass
Adjustable
Suitable for single pipe system
Suitable for two pipe system
Centre distance, supply / return 50 mm
Connection direction towards wall (square)
Connection direction towards floor (straight)
Size of pipe connection 3/4 inch face-sealing
Suitable for filling/drain tap
Four-way supply/return connection
Size of radiator connection 3/4 inch Euro conus
Self-controlling
Thermostatically prepared
