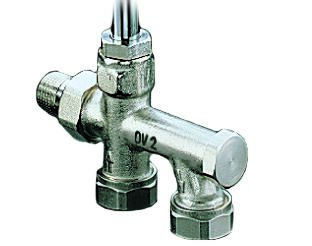

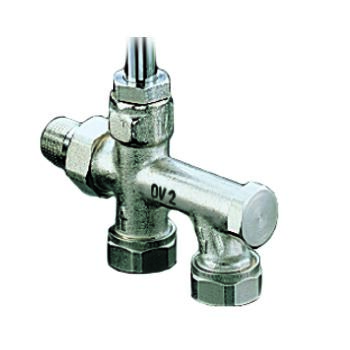

Свързващ елемент "Duo" за двутръбна система
с изолиране, външ.р. G ¾, междуосово разстояние 50 mm

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-Двутеъбен свързващ елемент "Duo"

за двутръбни инсталации за централно отопление и охлаждане PN 10 със затворени кръгове.
Температура в подаващата линия до 120°C, с изключване.

Месингова арматура с никелиран корпус за резбови и клеми фитинги.
Междуосово разстояние 50 mm.

Макс. диференциално налягане: 1 bar
макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1013361
EAN: 4026755115642
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
140 mm 72 mm 30 mm 0,39 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 140 mm 75 mm 33 mm 0,4 kg
Пакет 25 300 mm 287 mm 113 mm 10,18 kg
Европалет 2000 1200 mm 800 mm 1100 mm 835 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 78,08 KB  Изтегляне
DWG 25,05 KB  Изтегляне
RFA 480 KB  Изтегляне
STEP 105,04 KB  Изтегляне
IFC 355,18 KB  Изтегляне
DWG 3D 116,32 KB  Изтегляне
DXF 3D 654,53 KB  Изтегляне
OBJ / MTL 54,44 KB  Изтегляне
Изображения на продукти
  Размер на файла
591,92 KB
  Размер
2736 px x 1800 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
18,23 KB
  Размер
312 px x 246 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
126,91 KB
  Размер
676 px x 674 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
18,38 KB
  Размер
595 px x 325 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
IFC файл
  Име Размер на файла
CAD 1013361_Oventrop_GmbH___Co__KG_Bypass_Uno_Duo.ifc 355,18 KB
DXF (3D) файл
  Име Размер на файла
CAD 1013361_Oventrop_GmbH___Co__KG_Bypass_Uno_Duo_3D.dxf 654,53 KB
DWG (3D) файл
  Име Размер на файла
CAD 1013361_Oventrop_GmbH___Co__KG_Bypass_Uno_Duo_3D.dwg 116,32 KB
Класификация
ETIM 7.0 EC010229
One-point bottom connecting block
Особеност Стойност
Surface protection Nickel-plated
Material Brass
Connection direction, pipes Towards floor
Suitable for two pipe system
Centre distance, supply / return 50 mm
Direction of pipe insert Vertical
Size of pipe connection 3/4 inch Euro conus
Suitable for radiator connection 1/2 inch inside
Size of radiator connection 1/2 inch (15)
