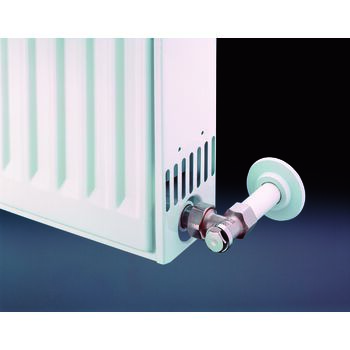

Секретен радиаторен вентил "Combi 3"
DN 10, PN 10, ъглов, месинг, никелиран

Моля, изчакайте!
Моля, изчакайте!
Моля, изчакайте!

OVENTROP-"Combi 3"

Секретни радиаторни вентили с пропорционална предварителна настройка за използване в централни отоплителни системи с топла вода и при охлаждащи кръгове.

За предварителна настройка, изолиране, пълнене и източване на радиатора.

Арматура от месинг, никелиран корпус. Вентилен диск от месинг с EPDM O-Ring-уплътнение. Месингова предпазна капачка с допълнително меко уплътнение.

Строителни размери по DIN 3842 с присъединяване за резбови връзки.

Материал: Месинг
Повърхност: никелирани

kvs: 1.7
Номинален размер: DN 10

макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1090361
EAN: 4026755130225
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
47 mm 65 mm 27 mm 0,17 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 59 mm 70 mm 32 mm 0,17 kg
Пакет 25 183 mm 185 mm 151 mm 4,4 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 77,82 KB  Изтегляне
DWG 23,9 KB  Изтегляне
RFA 492 KB  Изтегляне
STEP 157,38 KB  Изтегляне
DWG 3D 112,91 KB  Изтегляне
DXF 3D 666,88 KB  Изтегляне
OBJ / MTL 45,33 KB  Изтегляне
Изображения на продукти
  Размер на файла
384,34 KB
  Размер
1824 px x 1776 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
186,08 KB
  Размер
1888 px x 1424 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
67,07 KB
  Размер
627 px x 621 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
702,38 KB
  Размер
2341 px x 2040 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
6,59 MB
  Размер
4677 px x 3668 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
18,98 KB
  Размер
595 px x 451 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
p_radiator_valves_bg.pdf 9,68 MB
Ръководство за монтаж
  Име Размер на файла
Installation instructions 1,86 MB
DWG (3D) файл
  Име Размер на файла
CAD 1090361_Oventrop_GmbH___Co__KG_Combi_3__DN10_Eck_IG_vernickelt_3D.dwg 112,91 KB
DXF (3D) файл
  Име Размер на файла
CAD 1090361_Oventrop_GmbH___Co__KG_Combi_3__DN10_Eck_IG_vernickelt_3D.dxf 666,88 KB

Изчисляване на вентил

°C
°C
Watt
 Изчисляване
Моля, изчакайте!
Класификация
ETIM 7.0 EC010866
Radiator foot valve
Особеност Стойност
Model Tailpiece/Inner thread
Height 47.5 mm
Surface protection Nickel-plated
Operation Allen
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 3/8 inch
Size of radiator connection 3/8 inch (10)
Shortened construction length
Reverse direction of flow
Housing material Brass
Kvs value 1.7
