Независим от налягането регулиращ вентил "Cocon QTZ" без измервателни точки
Вход: муфа, изход: вътр.р., DN 15, 30 - 210 l/h

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-

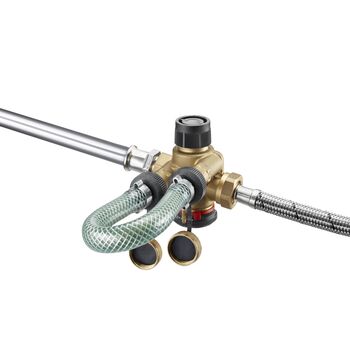

Независим от налягането регулиращ вентил "Cocon QTZ"

вентилна комбинация, която се състои автоматично работещ дебиторегулатор (с ръчно задаване на номиналната стойност) и регулиращ вентил. Регулиращият вентил може да бъде оборудван със задвижващо устройство, температурен регулатор или глава за ръчно регулиране (резбова връзка M 30 x 1,5).

За монтаж в системи за отопление и охлаждане със затворени кръгове (напр. централни отоплителни инсталации, подови отопления, инсталации с вентилаторни конвектори, охлаждащи тавани и др.) за автоматично регулиране на дебита (хидравличен баланс) и допълнително, с помощта на задвижващи устройства, термостати или температурни регулатори, за регулиране на една допълнителна величина (напр. стайната температура) чрез промяна на дебита.

Регулируем диапазон: 30-210 l/h



Материал: Устойчив на корозията в цинка месинг

Диапазон на регулиране: 30 - 210 l/h
Номинален размер: DN 15

Макс. диференциално налягане: 4 bar
макс. работно налягане: 16 bar
мин.работна температура: -10 °C
макс.работна температура: 120 °C

Прод. номер: 1145504
EAN: 4026755347500
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
99 mm 92 mm 53 mm 0,51 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 113 mm 113 mm 62 mm 0,57 kg
Пакет 10 575 mm 245 mm 85 mm 5,96 kg
Европалет 700 1200 mm 800 mm 980 mm 440 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 151,7 KB  Изтегляне
DWG 38,37 KB  Изтегляне
RFA 532 KB  Изтегляне
STEP 253,83 KB  Изтегляне
DWG 3D 170,84 KB  Изтегляне
DXF 3D 864,89 KB  Изтегляне
OBJ / MTL 103,07 KB  Изтегляне
Изображения на продукти
  Размер на файла
766,08 KB
  Размер
3574 px x 3574 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
171,64 KB
  Размер
2272 px x 1712 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
767,53 KB
  Размер
3964 px x 3964 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
2,04 MB
  Размер
5438 px x 5438 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
462,27 KB
  Размер
3970 px x 3970 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
383,92 KB
  Размер
3219 px x 3219 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
928,86 KB
  Размер
5480 px x 3653 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
3,83 MB
  Размер
5438 px x 5438 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
480,42 KB
  Размер
3970 px x 3970 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
391,98 KB
  Размер
3219 px x 3219 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,27 MB
  Размер
3479 px x 3479 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
853,1 KB
  Размер
3964 px x 3964 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
316,21 KB
  Размер
2362 px x 2362 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
332 KB
  Размер
2362 px x 2362 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,05 MB
  Размер
5480 px x 3653 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
42,95 KB
  Размер
595 px x 583 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Балансиране на дебита, налягането и температурата 17,32 MB
Регулиращ вентил "Cocon QTZ" Вентил за хидравличен баланс и регулиране на отоплителни и климатични системи 504,29 KB
Ръководство за монтаж
  Име Размер на файла
L_114611080.pdf 5,57 MB
DWG (3D) файл
  Име Размер на файла
CAD 1145504_Oventrop_GmbH___Co__KG_Cocon_QTZ_DN15__IG_Verschraubung_3D.dwg 170,84 KB
DXF (3D) файл
  Име Размер на файла
CAD 1145504_Oventrop_GmbH___Co__KG_Cocon_QTZ_DN15__IG_Verschraubung_3D.dxf 864,89 KB
Класификация
ETIM 7.0 EC011312
Pressure-compensated control valve
Особеност Стойност
Height 100 mm
Material quality Dezincification resistant brass (DZR)
Suitable for glycol
Max. pressure difference 400 kPa
Volume flow 0.03 - 0.21
Suitable for liquids
Article compression class PN 16
Max. medium temperature (continuous) 120 °C
Min. medium temperature (continuous) -10 °C
Housing material Brass
Nominal inner diameter DN 15
