Станция за котли на твърдо гориво „Regumat RTA-130 VR“
с помпа Wilo Yonos PARA 25/6 RKC, DN 25

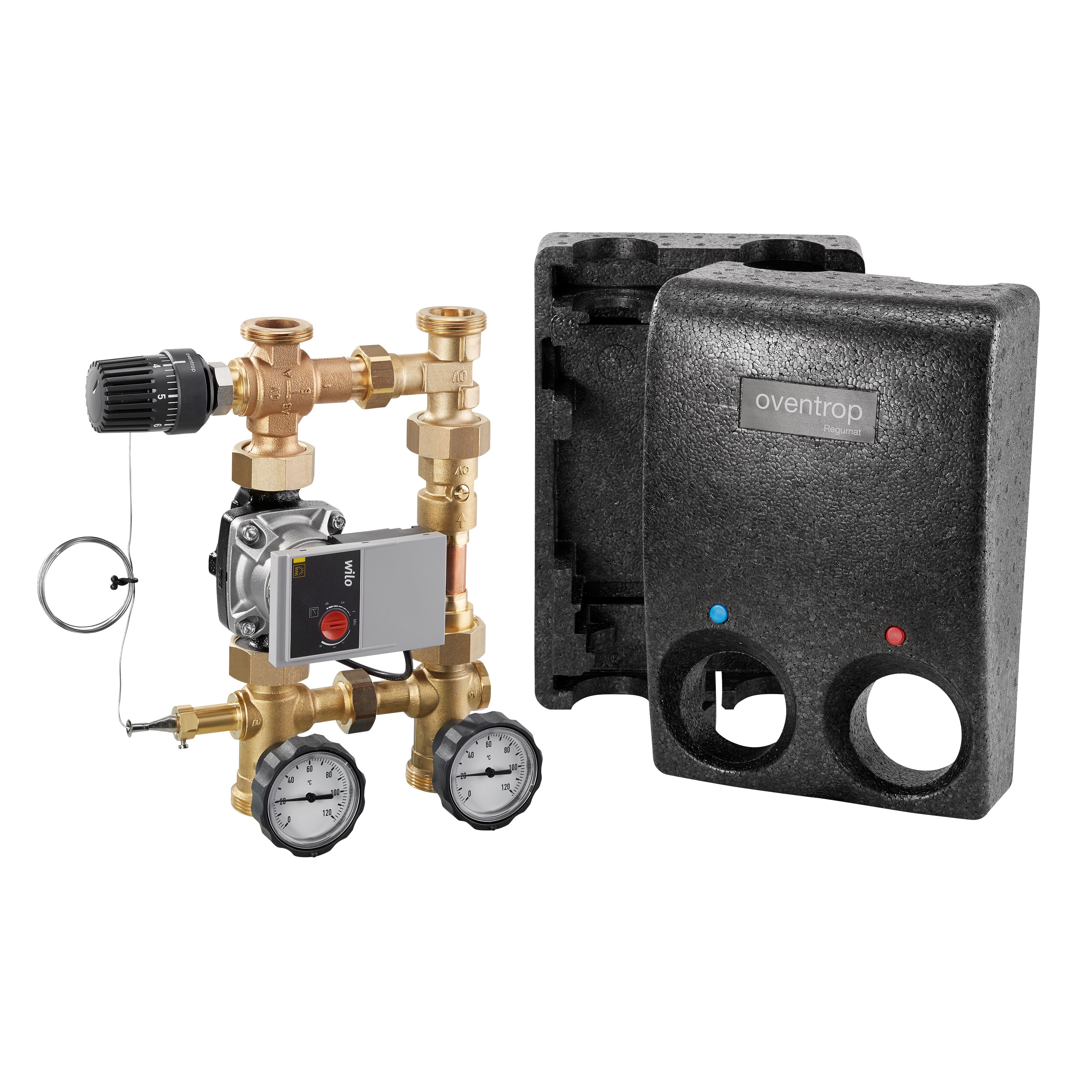

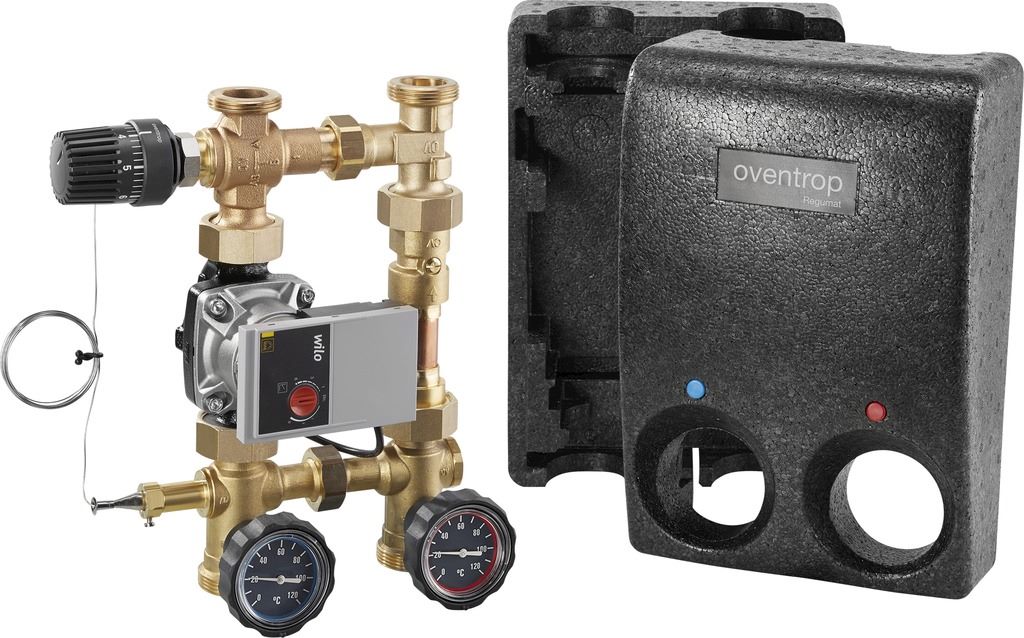

OVENTROP-Станция за котел на твърдо гориво "Regumat RTA-130 VR"

за регулиране на температурата във връщащата линия при котли на твърдо гориво и пелети.

Температурата във връщащата линия се повишава до настроената стойност чрез трипътен вентил в комбинация с температурен регулатор с потопяем сензор, подаваща линия – отдясно.

Състои се от:

– високоефективна помпа Wilo-Yonos PARA RS 25/6 RKC
– сферичен кран с термометър
– трипътен смесителен вентил
– температурен регулатор с потопяем сензор
– фланцова тръба с възвратен вентил
– сферичен вентил с термометър и връзка за потопяем сензор
– изолация

Връзка от страна на отоплителния кръг: външ.р. G 1½, плоско уплътнение
Връзка от страна на котела: външ.р. G 1½, плоско уплътнение

Междуосово разстояние: 125 mm

Диапазон на настройка 40°C – 70°C

макс. работно налягане: 10 bar
макс.работна температура: 95 °C

Прод. номер: 1354795
EAN: 4026755407136
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Принадлежности
Размери на продукта
Дължина Широчина Височина Тегло
197 mm 248 mm 364 mm 6,29 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 240 mm 275 mm 430 mm 6,84 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 462,52 KB  Изтегляне
DWG 89,46 KB  Изтегляне
RFA 876 KB  Изтегляне
STEP 1,31 MB  Изтегляне
DWG 3D 611,85 KB  Изтегляне
DXF 3D 4,29 MB  Изтегляне
OBJ / MTL 421,72 KB  Изтегляне
Изображения на продукти
  Размер на файла
116,24 KB
  Размер
1024 px x 638 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,18 MB
  Размер
3543 px x 3543 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
65,93 KB
  Размер
598 px x 762 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_135469380.pdf 4,05 MB
L_135727081.pdf 616,17 KB
L_135608180.pdf 6,82 MB
DWG (3D) файл
  Име Размер на файла
CAD 1354795_Oventrop_GmbH___Co__KG_Regumat_RTA-130_VR__DN_25__Wilo_3D.dwg 611,85 KB
DXF (3D) файл
  Име Размер на файла
CAD 1354795_Oventrop_GmbH___Co__KG_Regumat_RTA-130_VR__DN_25__Wilo_3D.dxf 4,29 MB
Диаграма за загубата на налягане

Моля изчакайте...
Запитва се характеристика

Класификация
ETIM 7.0 EC001110
Compact installation for heat pump
Особеност Стойност
Width 310 mm
Height 364 mm
Depth 197 mm
Connection 1 1/2 inch
With thermal insulation
With thermometer
Connection to Heating circuit
With circulation pump
With safety valve
With pressure gauge
With non-return valve
With filling- and draining valve
Max. flow rate 3.9 m³/h
With connection expansion reservoir
With automatic de-aeration
