Вакуумно-тръбен колектор "ОКР"
OKP 10

Моля, изчакайте!

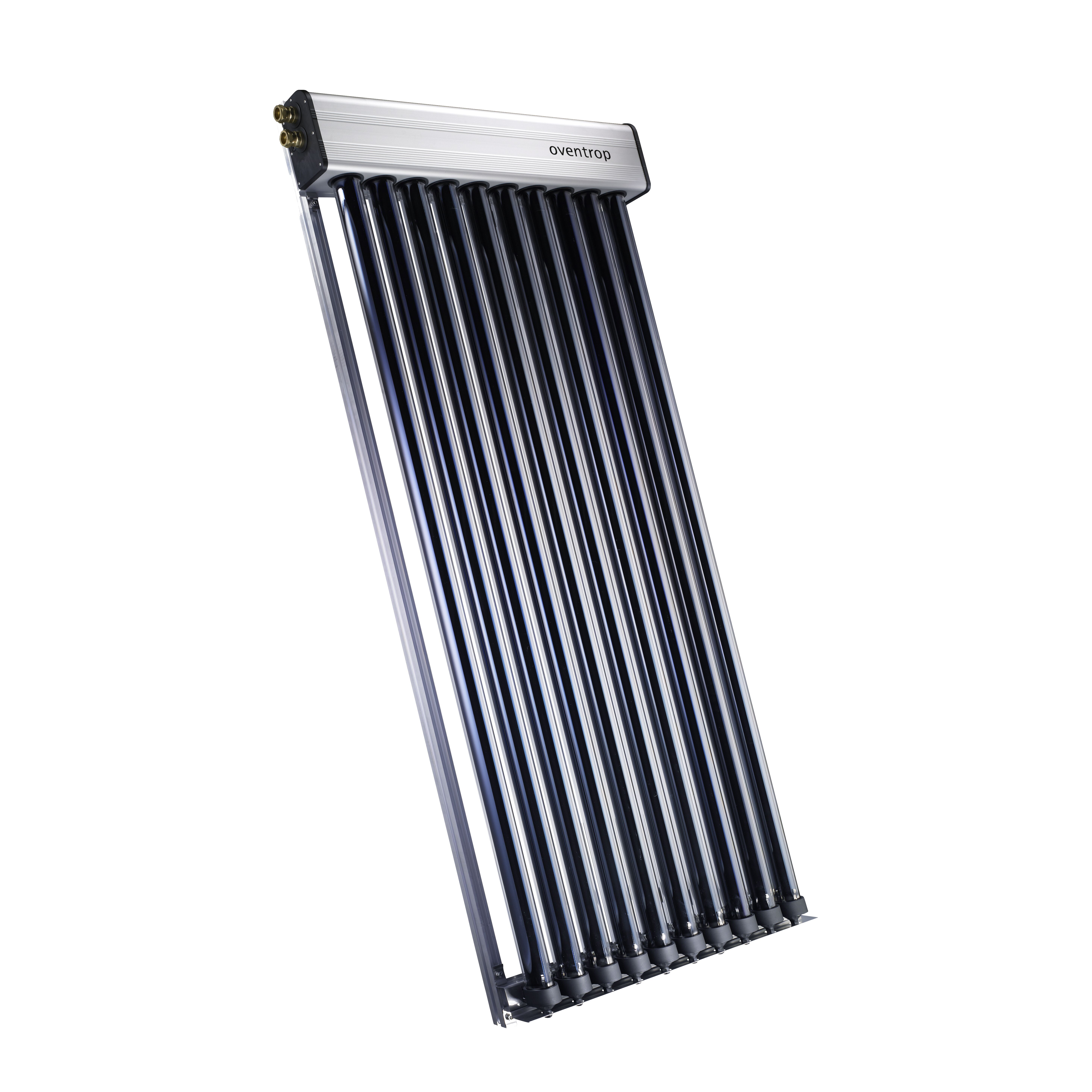

OVENTROP-Вакуумно-тръбен колектор "OKP 10"

Състои се от:

– 10 вакуумни тръби
– колектор

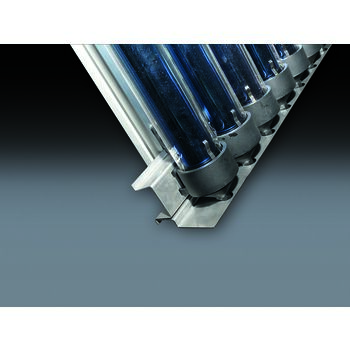

– скоба за тръба (широкостъпална релса)
– връзка за подаващата линия с вкл. потопяема втулка за температурен сензор PT1000
– сензор
– връщаща линия
– комплект странични шини
– соларна подаваща и връщаща линия с клемна връзка 4 x 22 mm. Вакуумно тръбен колектор, възможен е наклон между 15° и 75°.

Размери:

Брутна площ: 1,70 m² (Д = 1,995 m, Ш = 0,852 m)
Апертурна площ: 0,94 m²
Абсорбционна площ: 0,81 m²
Тегло: 46 kg

Прод. номер: 1361230
EAN: 4026755346831
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
540 mm 270 mm 2000 mm 54 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 890 mm 790 mm 2115 mm 66 kg
Изображения на продукти
  Размер на файла
1,38 MB
  Размер
5809 px x 5809 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
356,16 KB
  Размер
1453 px x 1090 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
862,3 KB
  Размер
2362 px x 2362 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
4,13 KB
  Размер
65 px x 344 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Соларна енергия „Подгряване на питейна вода и отопление“ 6,23 MB
Ръководство за монтаж
  Име Размер на файла
136123080.pdf 2,76 MB
Product fiche
  Име Размер на файла
C_1361230.pdf 139,54 KB
Класификация
ETIM 7.0 EC010350
Solar collector
Особеност Стойност
Collector efficiency 55 %
1st order heat loss coefficient (a1) 2.46 W/(m².K)
2nd order heat loss coefficient (a2) 0.009 W/(m².K²)
Incidence angle modifier (IAM) 0.92
Outer pipe diameter, all connections 22 mm
Collector surface area 0.93 m²
Yield according to DST test 0.658 GJ/year
Position of collector at façade
Position of collector in pitched roof
Position of collector on pitched roof
Position of collector on flat roof
Collector set-up, portrait
Length of collector 1995 mm
Width, collector 852 mm
Connections Compression ring
Max. allowable operating pressure 10 bar
Collector principle Vacuum tube
Glycol-resistant
Suitable for closed system
Suitable for swimming pool water heating
Thermal tape
