Gewindetüllenset für Dreiwege Verteil- und Mischventil Tri-CTR (3-fach)
R ½, für Ventil DN 15



- Nennweite: DN 15
- Anschlussgröße: R 1/2
Art.-Nr.: 1130291
EAN: 4026755401943
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten

Maße

Artikelmaße

Länge Breite Höhe Gewicht
90 mm 49 mm 32 mm 0,12 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Beutel 1 92 mm 49 mm 32 mm 0,13 kg
Karton 10 130 mm 105 mm 85 mm 1,31 kg

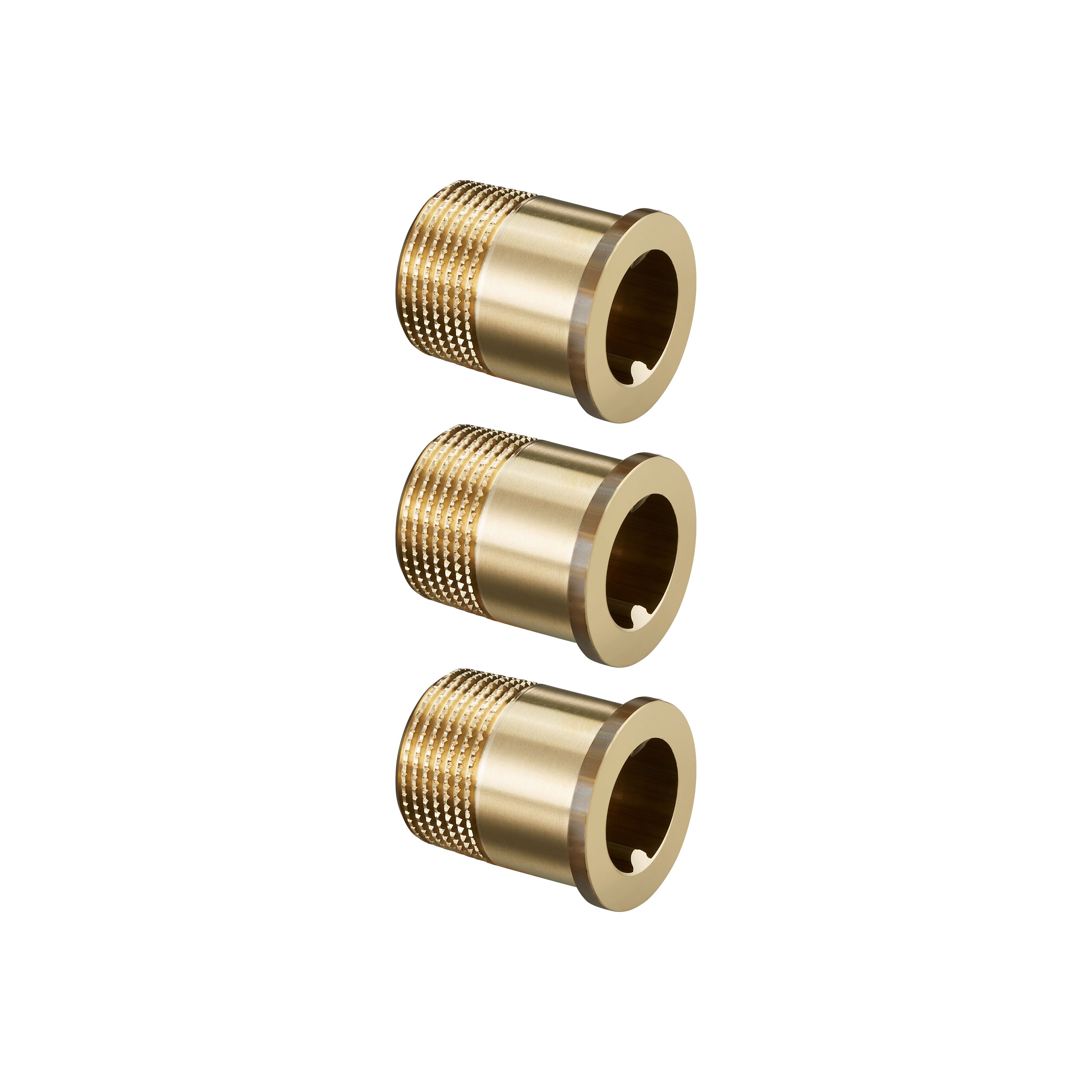

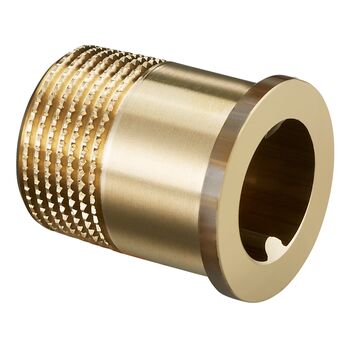

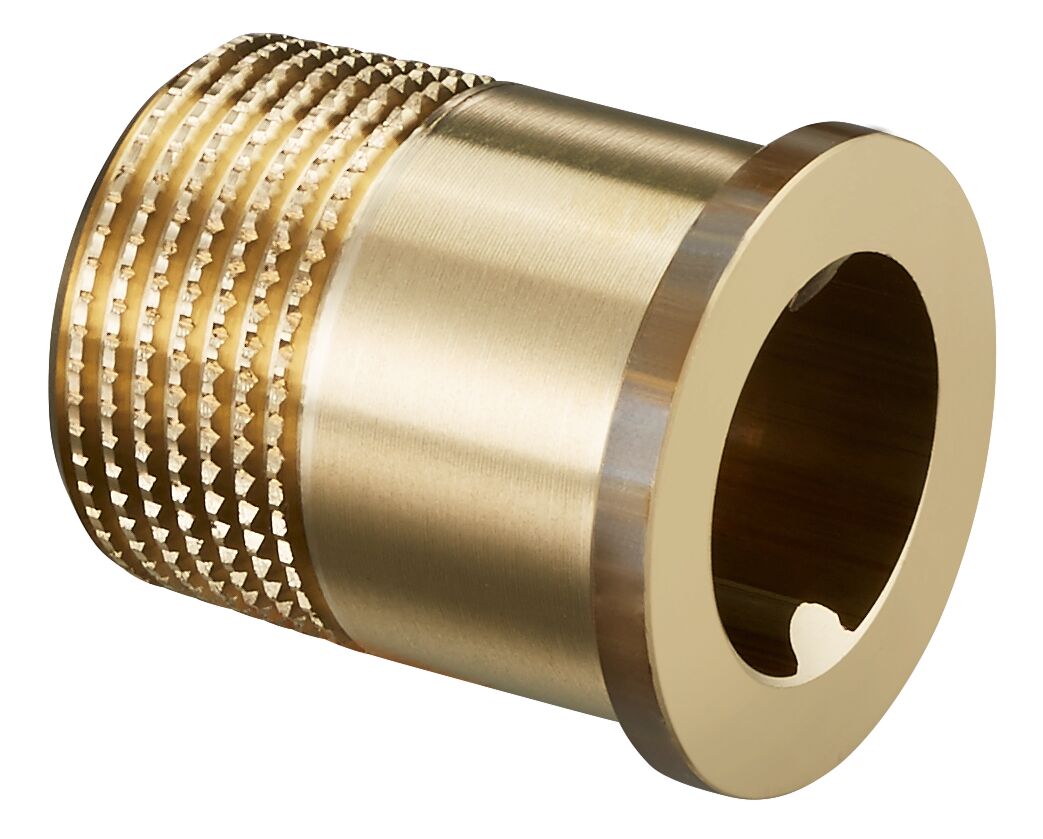

Bilder

Produktbilder

  Dateigröße
86,35 KB
  Bildgröße
1043 px x 839 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

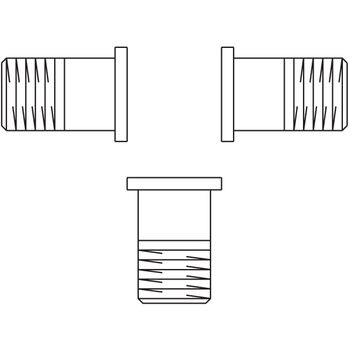

Zeichnungen

  Dateigröße
16,39 KB
  Bildgröße
595 px x 444 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

ETIM

Klassifizierung
ETIM 7.0 EC003024
Fitting mit 2 Anschlüssen
Merkmal Wert
Ausführung sonstige
Form gerade
Anschluss 1 Außengewinde Gas konisch (BSPT)
Anschluss 2 Überwurfmutter
Länge 0.031 mm
Winkel des Bogens 0 °
Oberflächenschutz Anschluss 1 unbehandelt
Behandlung Oberfläche 1 unbehandelt
Oberflächenschutz Anschluss 2 unbehandelt
Behandlung Oberfläche 2 unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 120 °C
Verschlossen
Strahl des Bogens 0 mm
Mit Dichtungsmaterial
Exzentrisch
Gaszulassung QA
KIWA-Prüfsiegel
Min. Mediumtemperatur (Dauerbetrieb) -10 °C
Mit Entleerungsventil
Mit Entlüfter
Rohraußendurchmesser Anschluss 1 20.95 mm
FM-Prüfung
VdS-geprüft
UL-Prüfung
ULC-Farbe
LPCB-Prüfung
Übergehend
Max. Arbeitsdruck bei 20 °C 16 bar
Nenninnendurchmesser Anschluss 1 1/2 Zoll (15)
Werkstoff des Anschlusses 1 Messing
Werkstoff des Anschlusses 2 Messing
Werkstoffgüte Anschluss 1 sonstige
Werkstoffgüte Anschluss 2 sonstige
