Kesselanbindesystem „Regumat F-130“ DN 25
mit Grundfos ALPHA 2.1 25-60

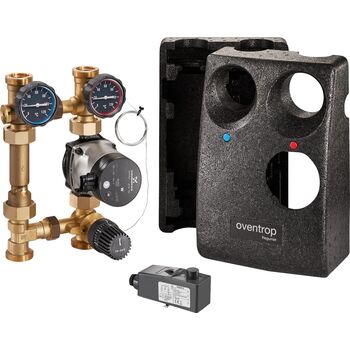

Kesselanbindesystem „Regumat F-130“

Festwertregel-Set „Regumat F-130” als Vorlauftemperaturregelung und Begrenzung in kombinierten Radiator-Fußbodenheizungen. Die Vorlauftemperatur wird durch ein Dreiwegeventil in Verbindung mit einem Temperaturregler mit Tauchfühler geregelt.

Bestehend aus:
- Absperreinrichtung ohne Bypass mit 2 Kugelhähnen und 2 Thermometern und
  Anschluss für Tauchfühler
- Temperaturregler mit Tauchfühler
- Flanschrohr mit Sperrventil
- Dreiwege-Mischventil
- elektronischer Temperaturregler
- Isolierung
- Hocheffizienzpumpe Grundfos ALPHA 2.1 25-60

Kugelhähne: Gehäuse und Spindel aus Messing mit doppelter O-Ring-Abdichtung, Kugeln aus Messing, hartverchromt, Kugeldichtungen aus PTFE, Überwurfmuttern aus Messing.

Achsabstand: 125 mm

Heizkreisseite: G 1½ AG flachdichtend
Kesselseite: G 1½ AG flachdichtend

Öffnungsdruck des Sperrventiles: 20 mbar

Einstellbereich: 20 – 50 °C

Pumpe: EEI ≤ 0,2
Im Programm ausgelaufen
Art.Nr.: 1354165
EAN: 4026755355604
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
429 mm 248 mm 200 mm 7,16 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 446 mm 273 mm 245 mm 7,64 kg

Bilder

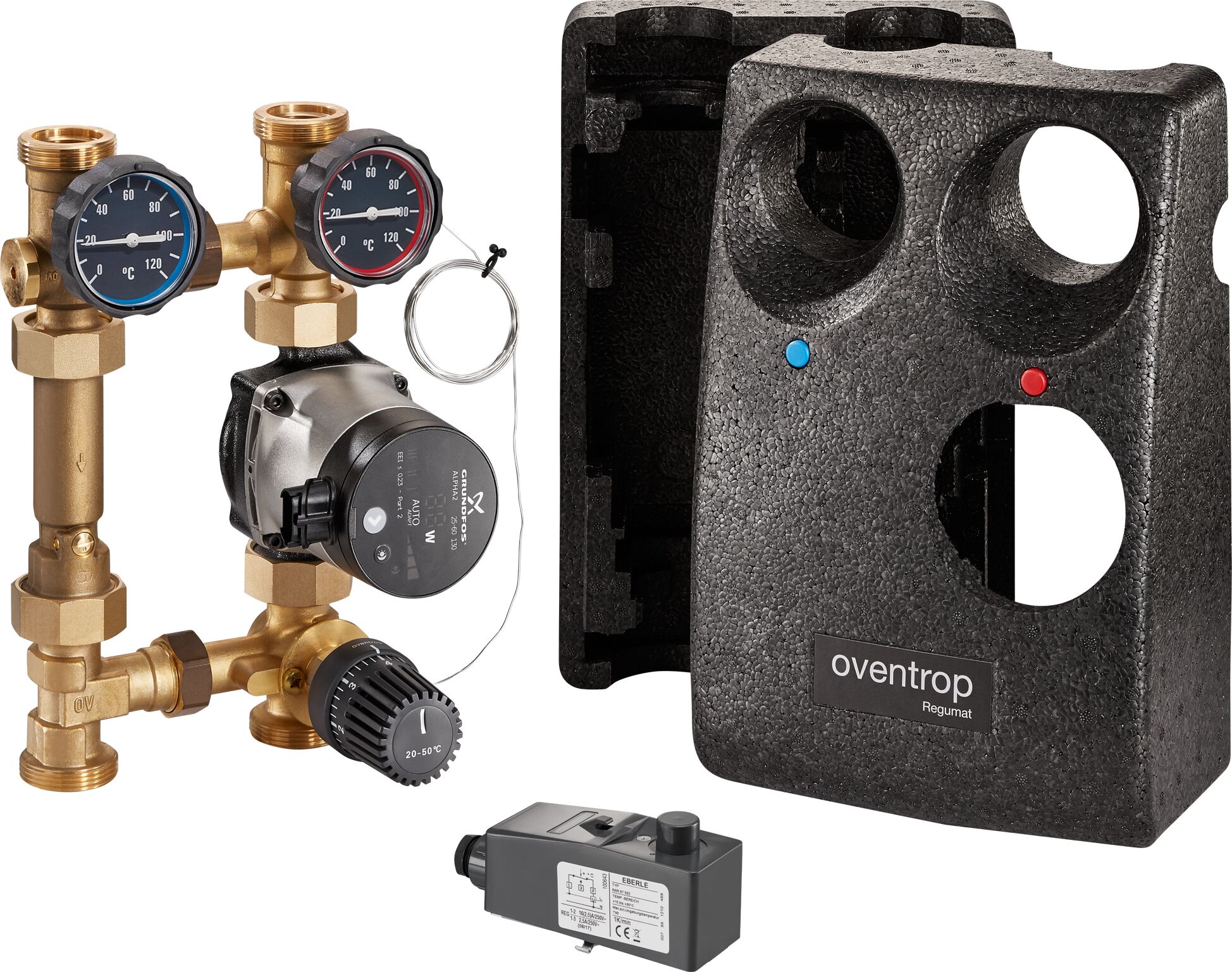

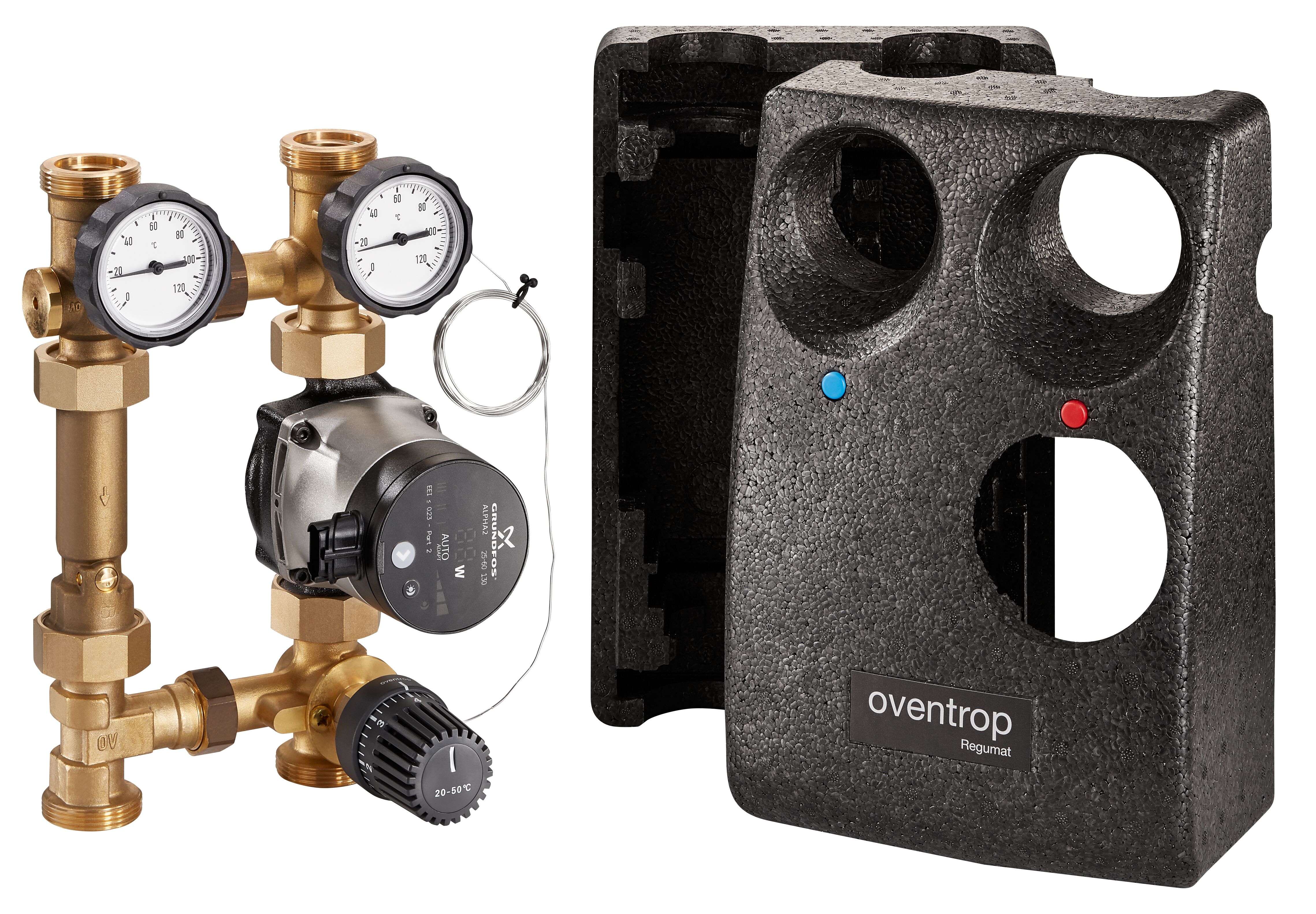

Produktbilder

  Dateigröße
1,8 MB
  Bildgröße
4556 px x 3166 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
510,15 KB
  Bildgröße
1948 px x 1537 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

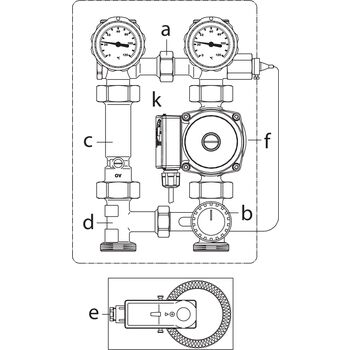

Zeichnungen

  Dateigröße
93,86 KB
  Bildgröße
595 px x 1008 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Datenblatt

  Name Dateigröße
Regumat F-130/180, FR-180 Datenblatt 425,91 KB

Kennlinien

Druckverlust Kennlinie

Bitte warten...
Kennline wird abgefragt

ETIM

Klassifizierung
ETIM 7.0 EC001110
Kompaktinstallation für Wärmepumpe
Merkmal Wert
Breite 248 mm
Höhe 364 mm
Tiefe 197 mm
Anschluss 1 1/2 Zoll
Mit Wärmedämmung
Mit Thermometer
Anschluss an Heizkreis
Mit Umwälzpumpe
Mit Sicherheitsventil
Mit Manometer
Mit Rückschlagventil
Mit Füll- und Entleerungshahn
Max. Durchfluss 2.2 m³/h
Mit Anschluss Ausdehnungsgefäß
Mit automatischer Entlüftung
