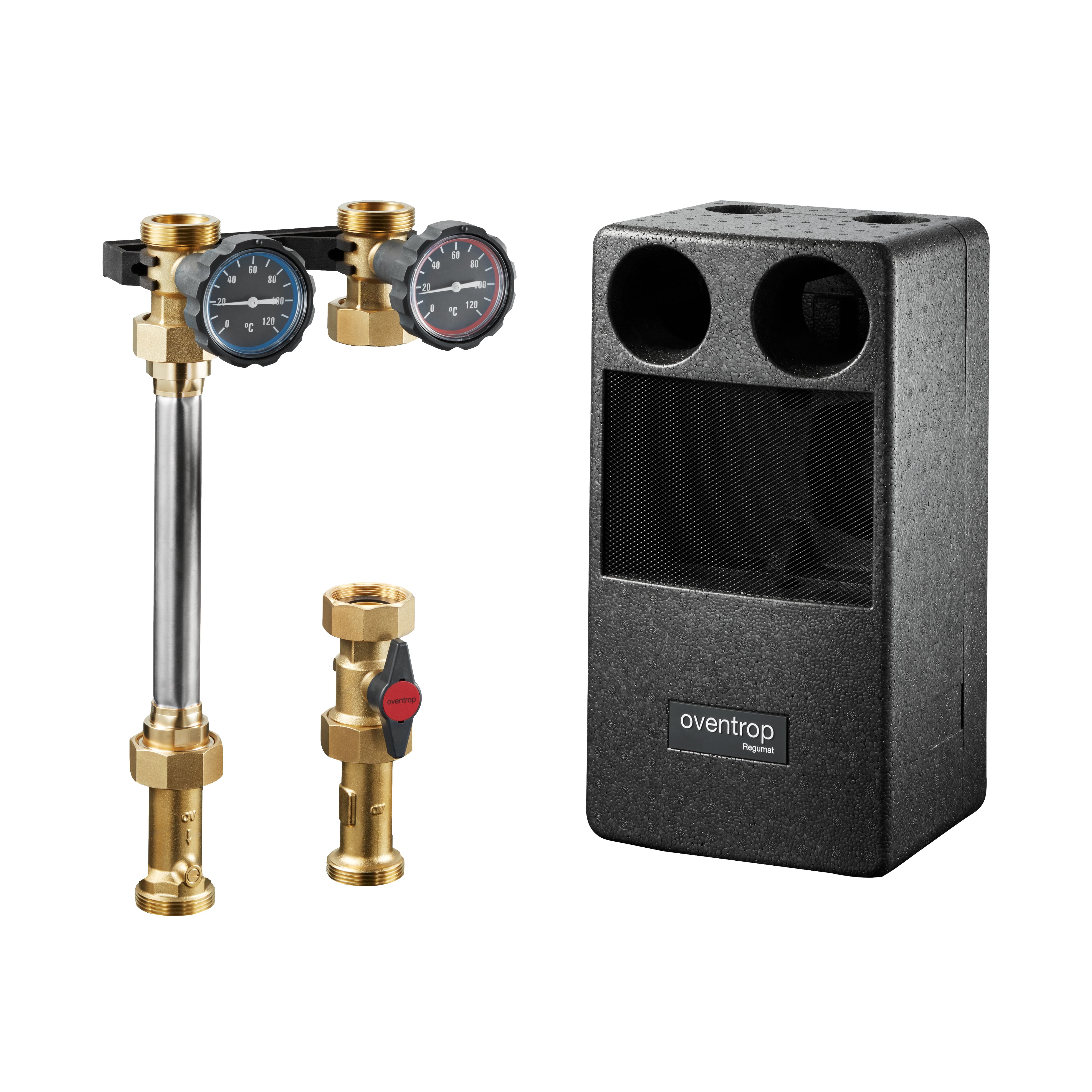

Kesselanbindesystem „Regumat S-180“ DN 25
ohne Pumpe, mit PKH, Universaldämmung

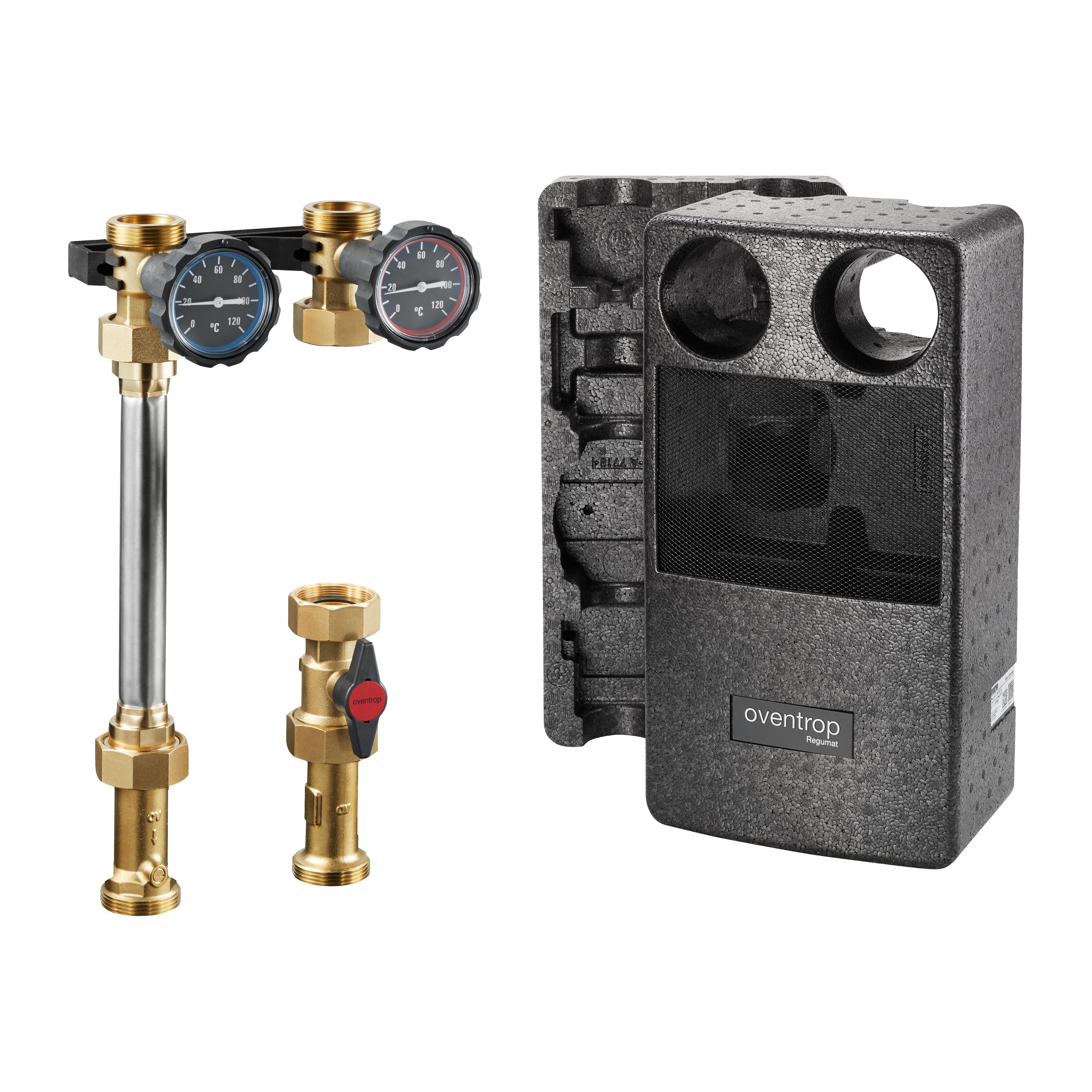

Kesselanbindesystem „Regumat S-180“ DN 25
ohne Pumpe, mit Pumpenkugelhahn und Universalwärmedämmung

Armaturengruppe für die Anbindung des Heizkessels an die Rohrleitungssysteme.

Bestehend aus:
- Absperreinrichtung mit 2 Kugelhähnen und 2 Thermometern (ohne Überströmvorrichtung)
- Wandhalterung
- Flanschrohr
- Wärmedämmung
- Sperrventil
- Pumpenkugelhahn vor der Pumpe

Mit universeller, modular aufgebauter Wärmedämmung.

Es können handelsübliche Pumpen (DN 25, Baulänge 180 mm, G 1½ AG) eingebaut werden.

Geeignet für den Einbau von folgenden Hocheffizienzpumpen:
- Wilo-Yonos PARA
- Wilo-Stratos PICO 25/1-4/6
- Wilo-Stratos ECO 25/1-5
- Grundfos ALPHA 2 25-40/60
- Laing Ecocirc-Baureihe
- Biral AX 13-1

Im Auslieferungszustand ist der Vorlauf rechts. Vor- und Rücklauf können jedoch vor Ort individuell getauscht werden. Der Stellantrieb ist ohne Werkzeug montierbar „Plug & Play“-Prinzip.

Wärmedämmung: 248 x 465 mm
Achsabstand: 125 mm
Armaturlänge: 411 mm

Heizkreisseite: G 1½ AG flachdichtend
Kesselseite: G 1½ AG flachdichtend

max. Betriebstemperatur: 95° C bei Hocheffizienzpumpen

Nennweite: DN 25

Art.Nr.: 1357070
EAN: 4026755419009
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Zubehör

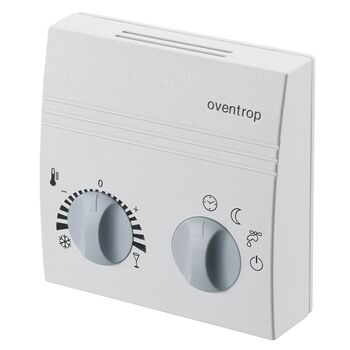

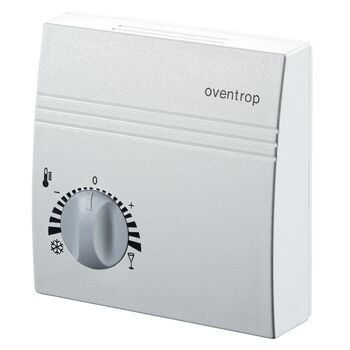

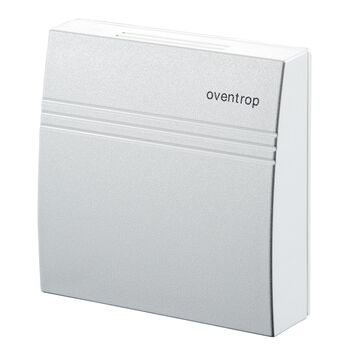

Raumthermostat (nur Heizen/ nur Kühlen) kabelgebunden, 24 V, Slave
Art.-Nr. 1152052

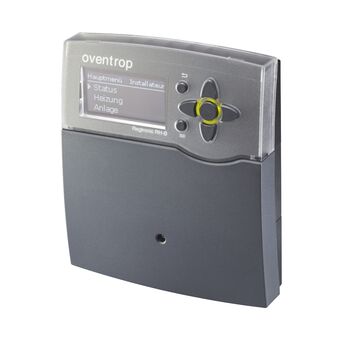

Regtronic RH“ Heizkreisregler mit 1 Außenfühler (busfähig) 2 weiteren Fühlern (PT 1000) und Fernversteller inkl. Raumtemperaturfühler (PT 100)
Art.-Nr. 1152080
„Regtronic RH“ Heizkreisregler mit 1 Außenfühler (busfähig) und 3 weiteren Fühlern (PT1000)
Art.-Nr. 1152083
Raumbediengerät (Fernbedienung) für Regtronic RH
Art.-Nr. 1152087

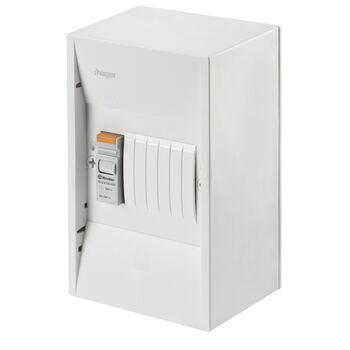

Lastrelais 2-phasig mit Gehäuse verkabelt
Art.-Nr. 1152089
Raumtemperaturfühler zu Heizkreisregler „Regtronic RH“
Art.-Nr. 1152095
Fernversteller zu Heizkreisregler „Regtronic RH“
Art.-Nr. 1152096

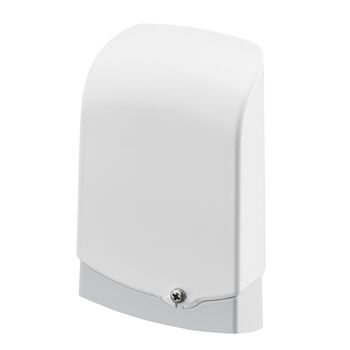

Außentemperaturfühler zu Heizkreisregler „Regtronic RH“
Art.-Nr. 1152099
Regtronic KM-TCP Kommunikationsmodul Modbus TCP
Art.-Nr. 1159099

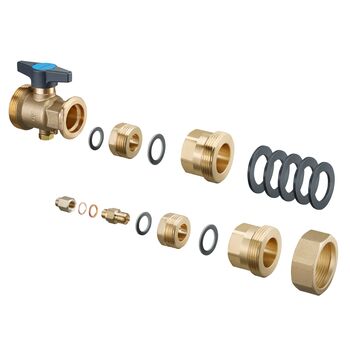

Wärmezähler Einbau-Set mit integriertem Temperaturfühleranschluss im Pumpenkugelhahn und Adaptern
Art.-Nr. 1352250

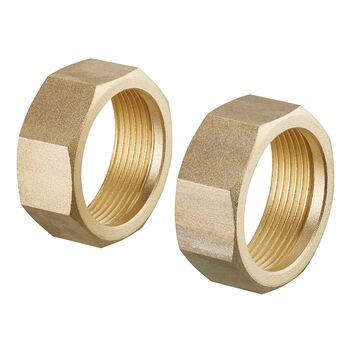

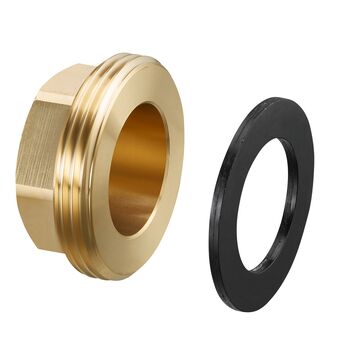

Überwurfmutter für Kesselverrohrung G 1 ½, Messing, 4-fach
Art.-Nr. 1350451

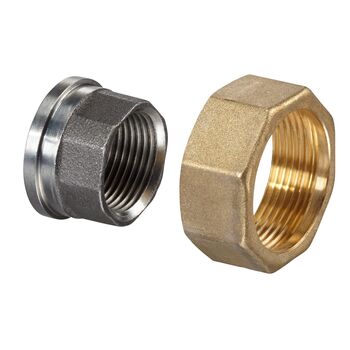

„Regumat“ Tüllenanschluss-Sets DN 25 ÜM G 1 ½, Schweißtülle, 2-fach
Art.-Nr. 1350455
„Regumat“ Tüllenanschluss-Sets DN 25 ÜM G 1 ½, Löttülle 28 mm, 2-fach
Art.-Nr. 1350456
„Regumat“ Tüllenanschluss-Sets DN 25 ÜM G 1 ½, Schweißtülle, 4-fach
Art.-Nr. 1350465
„Regumat“ Tüllenanschluss-Sets DN 25 ÜM G 1 ½, Löttülle 28 mm, 4-fach
Art.-Nr. 1350466
„Regumat“ Tüllenanschluss-Sets DN 25 ÜM G 1 ½, Gewindetülle Rp 1, 4-fach
Art.-Nr. 1350467
„Regumat“ Tüllenanschluss-Sets DN 25 Schweißtülle, 2-fach
Art.-Nr. 1350594
„Regumat“ Tüllenanschluss-Sets DN 25 Löttülle 28 mm, 2-fach
Art.-Nr. 1351095
„Regumat“ Tüllenanschluss-Sets DN 25 Gewindetülle Rp 1, 2-fach
Art.-Nr. 1351394

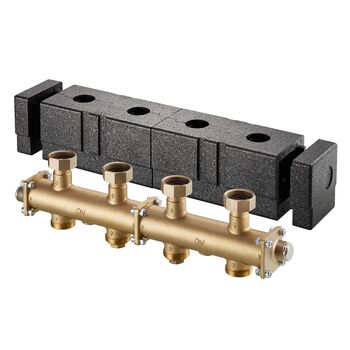

Modulverteiler „Regumat“ Erweiterungsmodul, DN 25, mit Isolierung
Art.-Nr. 1351470
Modulverteiler „Regumat“ für 2 Heizkreise, DN 25
Art.-Nr. 1351471
Modulverteiler „Regumat“ für 3 Heizkreise, DN 25
Art.-Nr. 1351472

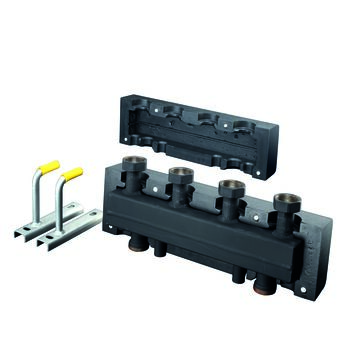

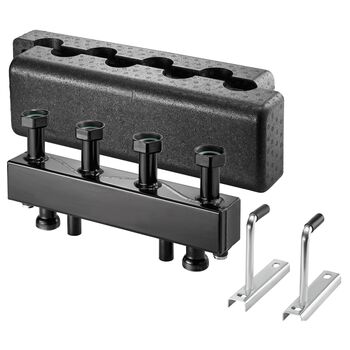

Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 2 Heizkreise, Rotguss
Art.-Nr. 1351571
Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 2 Heizkreise, Stahl
Art.-Nr. 1351582

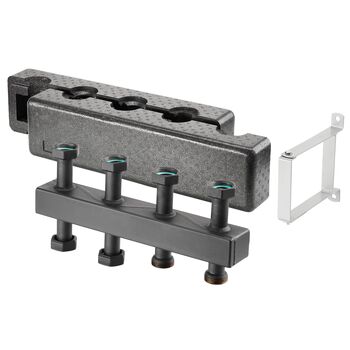

Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 3 Heizkreise, Stahl
Art.-Nr. 1351583
Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 4 Heizkreise, Stahl
Art.-Nr. 1351584
Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 5 Heizkreise, Stahl
Art.-Nr. 1351585

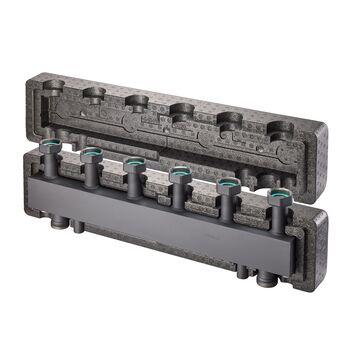

Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 6 Heizkreise, Stahl
Art.-Nr. 1351586
Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 7 Heizkreise, Stahl
Art.-Nr. 1351587
Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 8 Heizkreise, Stahl
Art.-Nr. 1351588

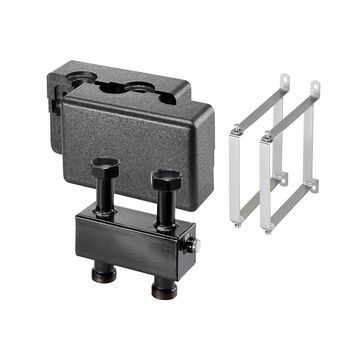

Hydraulische Weiche "Monofix" für Regumat DN25, für 1 Heizkreis
Art.-Nr. 1351589

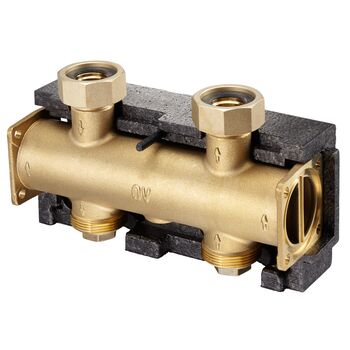

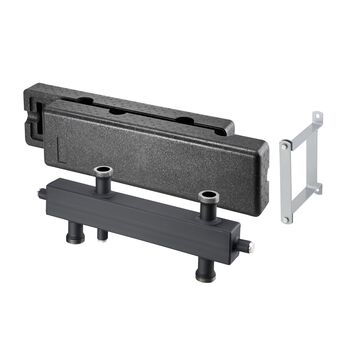

Hydraulische Weiche mit Isolierung, DN 25, Anschluss G 1 ½ AG
Art.-Nr. 1351590
Wandhalterung für Verteiler 2-fach Zubehör für „Regumat“
Art.-Nr. 1351592
Modulverteiler „Regumat“ Wandhalterung, aus Stahl, mit Befestigung
Art.-Nr. 1351593

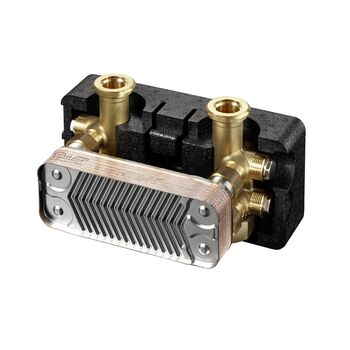

Wärmeübertrager „Regumat“ 14 Platten bis 14 kW, für Regumat DN 25
Art.-Nr. 1351596
Wärmeübertrager „Regumat“ 30 Platten bis 28 kW, für Regumat DN 25
Art.-Nr. 1351696
Hydraulische Weiche/Verteiler-Kombination „HydroFixx“ für „Regumat“ DN 25, für 2 Heizkreise
Art.-Nr. 1351698
Hydraulische Weiche/Verteiler-Kombination „HydroFixx“ für „Regumat“ DN 25, für 3 Heizkreise
Art.-Nr. 1351699
Verschlußstopfen für HK- Anschlüsse der Verteilerbalken DN25
Art.-Nr. 1351770
Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 3 Heizkreise, Stahl, Kompaktausführung
Art.-Nr. 1351783
Verteilerbalken für „Regumat“ DN 25 mit Isolierung, für 5 Heizkreise, Stahl, Kompaktausführung
Art.-Nr. 1351785

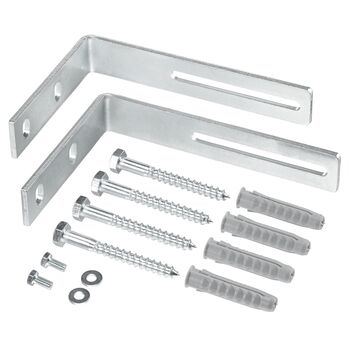

Wandhalterung für „Regumat“ inkl. Befestigungsset
Art.-Nr. 1357097
Distanzstück für "Regumat S" inklusive Überwurfmuttern und Dichtungen
Art.-Nr. 1357086

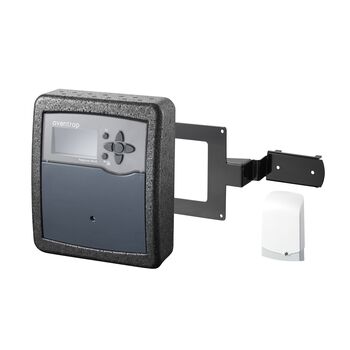

Heizkreis-Regler Erweiterungs-Set für „Regumat 180“ DN 25
Art.-Nr. 1357290
Überwurfmutter für Kesselverrohrung G 1 ½, Messing, 1-fach
Art.-Nr. 1359099

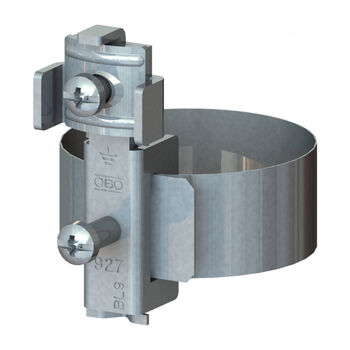

Erdungsschelle für "Regumat" Baugruppe DN 20 - DN 32
Art.-Nr. 1359995
Regler „Regtronic RM“ Systemregler, mit Datenausgang S-Bus
Art.-Nr. 1369555
„Regumat“ Tüllenanschluss-Sets DN 25 ÜM G 1½, Pressanschluss 26 x 3mm, 1-fach
Art.-Nr. 1511946
„Regumat“ Tüllenanschluss-Sets DN 25 ÜM G 1½, Pressanschluss 32 x 3mm, 1-fach
Art.-Nr. 1511949

Ersatzteile

Flanschrohr für „Regumat S/M3“ inkl. Überwurfmuttern und Dichtungen
Art.-Nr. 1357091
Adapter Für „Lineg“ Stellmotor für "Regumat S/M3-180", DN25 (2015)
Art.-Nr. 1357088
Absperreinrichtung DN 25 für „Regumat“
Art.-Nr. 1353181
Wärmedämmung für Regumat-180 DN 25 mit Pumpenkugelhahn
Art.-Nr. 1355091

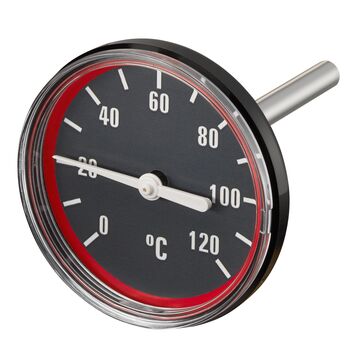

Thermometer für Regumat-130 DN 25 und Regumat DN 32/40/50, blau
Art.-Nr. 1355093
Thermometer für Regumat-130 DN 25 und Regumat DN 32/40/50, rot
Art.-Nr. 1355094
Isolierung für „Regumat-180“DN 25 mit PKH, Pumpe Grundfos ALPHA2 25-40
Art.-Nr. 1356090
Isolierung für „Regumat-180“DN25 mit PKH, Pumpe Wilo Stratos ECO 25/1-5
Art.-Nr. 1356091
Isolierung für „Regumat-180“DN 25 ohne PKH, Pumpe Grundfos ALPHA2 25-40
Art.-Nr. 1356092

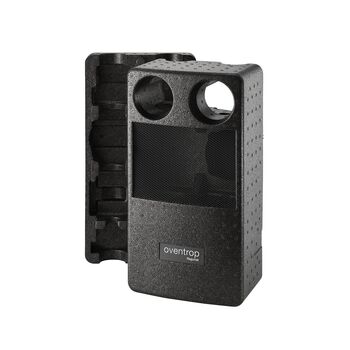

Universalwärmedämmung für Regumat-180 DN 25 mit Pumpenkugelhahn (ab Baujahr 2015), mit Streckgitter
Art.-Nr. 1357096
Thermometer für Regumat-180 DN 25 (bis Baujahr 2015), blau
Art.-Nr. 1356293
Thermometer für Regumat-180 DN 25 (bis Baujahr 2015), rot
Art.-Nr. 1356294
Pumpenkugelhahn für „Regumat S/M3“ inkl. Überwurfmuttern und Dichtungen
Art.-Nr. 1357089
Kugelhahn für Absperreinrichtung „Regumat S/M3“ ohne Thermometer
Art.-Nr. 1357090

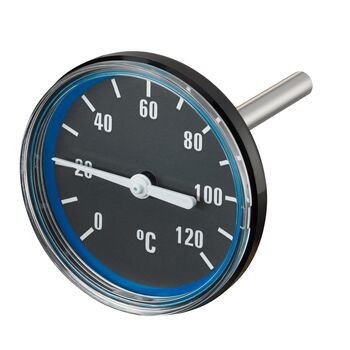

Thermometer für Regumat DN 25 (ab Baujahr 2015), DN 32 (ab Baujahr 2013) und DN 32 plus, blau
Art.-Nr. 1357098
Thermometer für Regumat DN 25 (ab Baujahr 2015), DN 32 (ab Baujahr 2013) und DN 32 plus, rot
Art.-Nr. 1357099
Flanschrohr mit Sperrventil für „Regumat-180“, DN 25, L = 279 mm
Art.-Nr. 1352272
Flanschrohr mit Sperrventil für „Regumat-180“, DN 25, L = 180 mm
Art.-Nr. 1352273
Flanschrohr mit Sperrventil für „Regumat-180“, DN 25, L = 361 mm
Art.-Nr. 1352297

Maße

Artikelmaße

Länge Breite Höhe Gewicht
213 mm 248 mm 465 mm 3,85 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 245 mm 275 mm 530 mm 4,4 kg
Europalette 30 1200 mm 800 mm 1350 mm 152,91 kg

CAD

Hinweis CAD Viewer

Um den CAD-Viewer öffnen und die CAD-Daten downloaden zu können, muss einmalig die "CAD-App" lokal installiert werden.

Bilder

Produktbilder

  Dateigröße
1,97 MB
  Bildgröße
4203 px x 3259 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,38 MB
  Bildgröße
5221 px x 5221 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

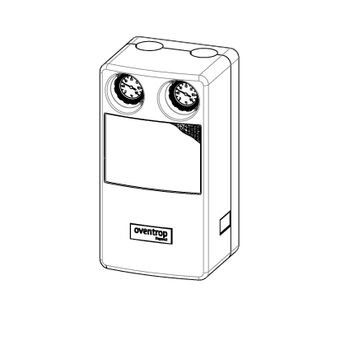

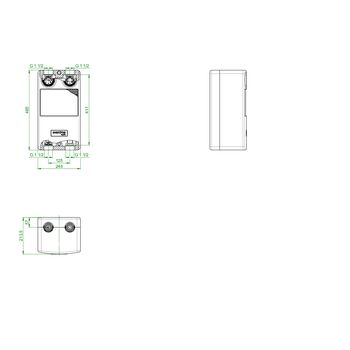

Zeichnungen

  Dateigröße
73,21 KB
  Bildgröße
486 px x 660 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
19,92 KB
  Bildgröße
425 px x 425 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

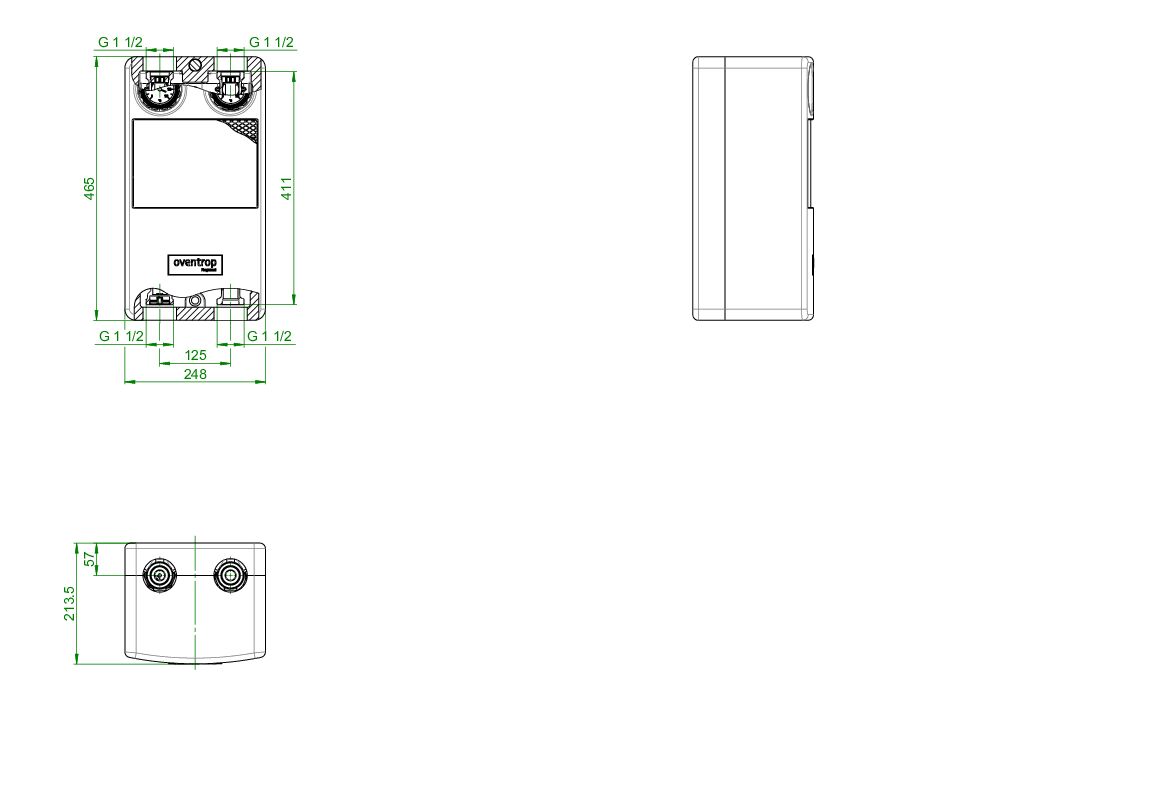

Maßzeichnungen

  Dateigröße
52,74 KB
  Bildgröße
1155 px x 809 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Kennlinien

Druckverlust Kennlinie

Bitte warten...
Kennline wird abgefragt

ETIM

Klassifizierung
ETIM 7.0 EC001110
Kompaktinstallation für Wärmepumpe
Merkmal Wert
Breite 248 mm
Höhe 465 mm
Tiefe 213 mm
Anschluss 1 1/2 Zoll
Mit Wärmedämmung
Mit Thermometer
Anschluss an Heizkreis
Mit Umwälzpumpe
Mit Sicherheitsventil
Mit Manometer
Mit Rückschlagventil
Mit Füll- und Entleerungshahn
Max. Durchfluss 7 m³/h
Mit Anschluss Ausdehnungsgefäß
Mit automatischer Entlüftung
