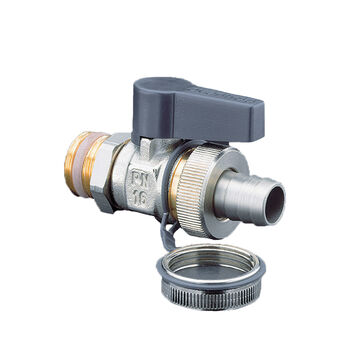

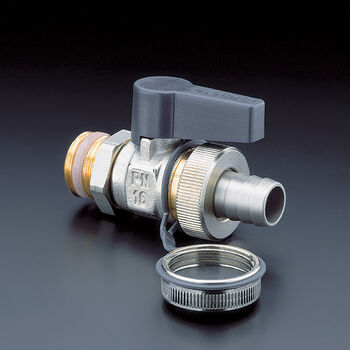

Сферичен кран за пълнене и източване "Optiflex", месинг, никелиран
с мека връзка и капачка, външ.р. G ½, опаковани поотделно


OVENTROP-Сферичен кран "Optiflex"

За пълнене и източване на отоплителни системи, котли, радиатори и тръбопроводи.

Област на приложение: за вода и неагресивни течности до PN 16 и 120°C.

Корпус от месинг със самоуплътняваща се външна резба, контрагайка и ръкохватка с ограничител.

С мека връзка (меко уплътнение) и капачка.

Материал: Месинг
Повърхност: никелирани

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 1033352
EAN: 4026755199864
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
90 mm 47 mm 33 mm 0,15 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 90 mm 47 mm 33 mm 0,16 kg
Пакет 50 260 mm 260 mm 170 mm 8,03 kg
Европалет 2400 1200 mm 800 mm 820 mm 406,3 kg
Изображения на продукти
  Размер на файла
102,83 KB
  Размер
932 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
40,74 KB
  Размер
493 px x 505 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
75,74 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
112,42 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
68,37 KB
  Размер
1024 px x 811 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Техническа информация
  Име Големина на файла
“Optiflex” Fill and drain ball valves 1,7 MB
Декларация на производителя
  Име Големина на файла
Manufacturer Declaration: Fill and drain ball valves "Optiflex" 405,98 KB
Klassifizierung
ETIM 7.0 EC010071
Fill and drain valve
Property Value
Surface protection Nickel-plated
Connection 2 Removable hose spigot
Operation Lever handle
With pressure gauge
With by-pass valve
Sealing element Ball
Max. medium temperature (continuous) 120 °C
With operating key
Housing material Brass
Max. operating pressure at 20 °C 16 bar
Nominal inner diameter connection 1 DN 15
