Сферичен кран за пълнене и източване "Optiflex", месинг
с капачка, вътр.р. G ½


OVENTROP-Сферичен кран "Optiflex"

За пълнене и източване на отоплителни системи, котли, радиатори и тръбопроводи.

Област на приложение: за вода и неагресивни течности до PN 16 и 120°C.

Корпус от месинг с вътрешна резба, контрагайка и ръкохватка с ограничител.

с мека резбова връзка (меко уплътнение) и капачка.

Материал: Месинг
Повърхност: необработен

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 1033914
EAN: 4026755199901
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
62 mm 45,1 mm 31 mm 0,16 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 62,5 mm 45,5 mm 32 mm 0,16 kg
Пакет 50 260 mm 265 mm 175 mm 8,15 kg
Изображения на продукти
  Размер на файла
161,34 KB
  Размер
1002 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
92,92 KB
  Размер
1024 px x 768 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
69,19 KB
  Размер
1024 px x 768 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download

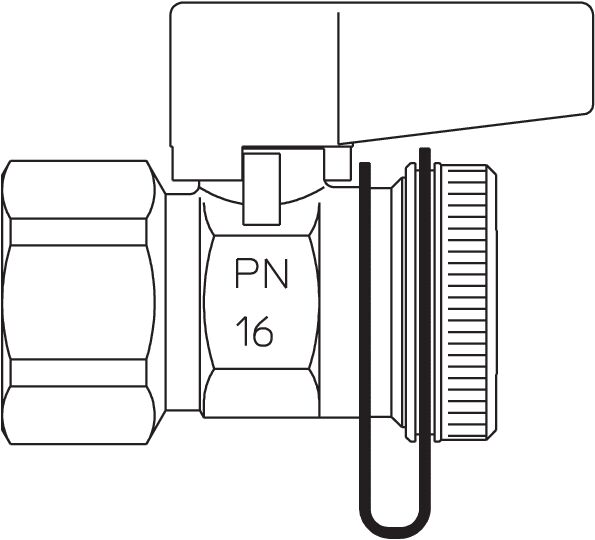

Чертежи
  Размер на файла
63,63 KB
  Размер
1024 px x 928 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Наръчник Техника
  Име Големина на файла
“Optiflex” Fill and drain ball valves 1,7 MB
Декларация на производителя
  Име Големина на файла
Manufacturer Declaration: Fill and drain ball valves "Optiflex" 405,98 KB
Klassifizierung
ETIM 7.0 EC010071
Fill and drain valve
Property Value
Surface protection Nickel-plated
Connection 2 Other
Operation Lever handle
With pressure gauge
With by-pass valve
Sealing element Ball
Max. medium temperature (continuous) 120 °C
With operating key
Housing material Brass
Max. operating pressure at 20 °C 16 bar
Nominal inner diameter connection 1 1/2 inch (15)
