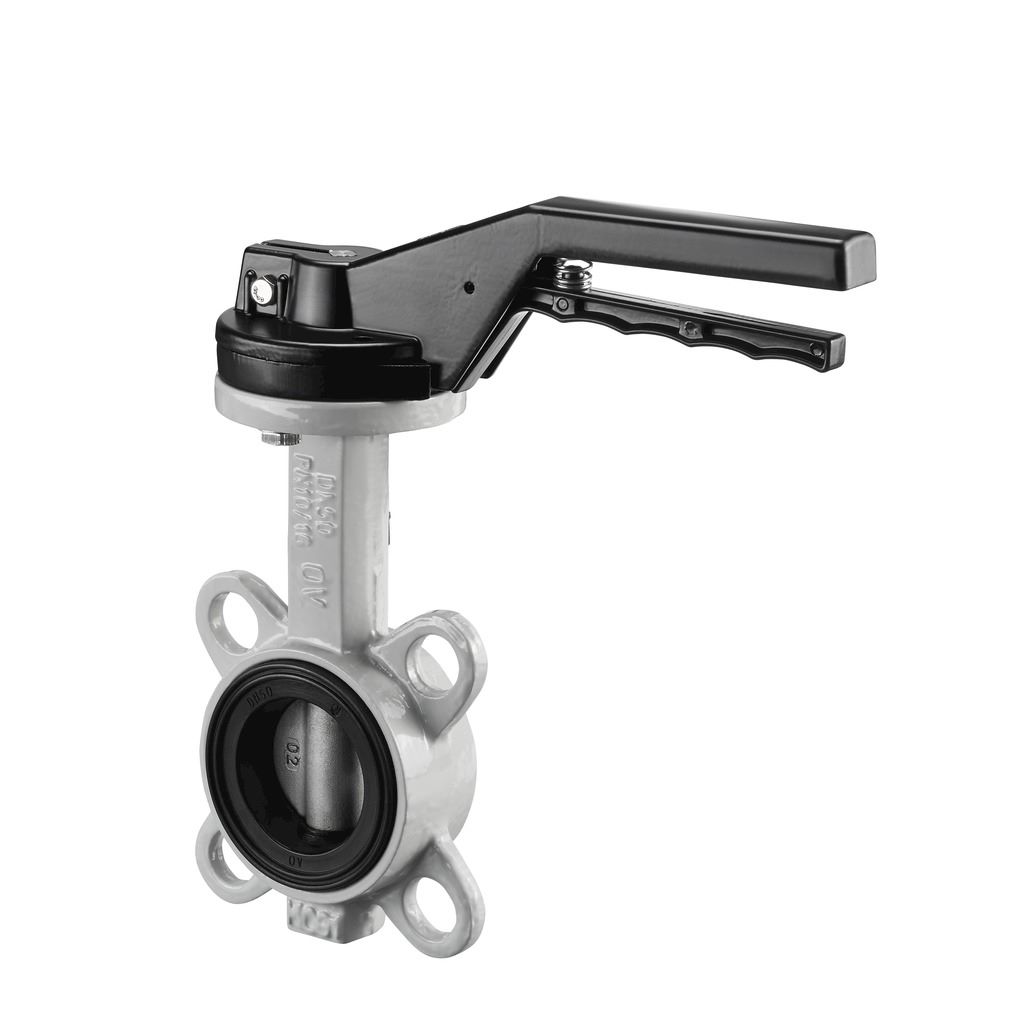

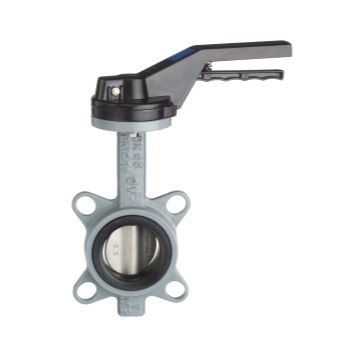

Бътерфлай вентил с редуктор PN 16
DN 125, с ръкохватка, EPDM-уплътнение, сферографичен чугун


OVENTROP-

Бътерфлай вентил с междуфланцова връзка тип "Wafer", от сферографичен чугун, PN 16

Област на приложение: BS 5155 вода: -10°C до +110 °C. И общи приложения. Не е подходящ за газове и въглеводороди.

Удължена глава за изолация.

Корпуси: EN-GJS-500 DIN EN 1563 покритие Rilsan; Шпиндел: AISI420 неръждаема стомана; Диск: CF8M AISI316 неръждаема стомана; Уплътнение: EPDM

Вентил с връзка тип "Wafer", с ръкохватка.



kvs: 890
Номинален размер: DN 125

макс. работно налягане: 16 bar
мин.работна температура: -10 °C
макс.работна температура: 110 °C

Прод. номер: 1046254
EAN: 4026755121766
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
288 mm 105 mm 395 mm 6,86 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 288 mm 105 mm 395 mm 6,88 kg

Notice for CAD viewer

In order to open the CAD-Viewer and Download CAD-Data please onetime download and install the CAD-App.

Изображения на продукти
  File size
50,35 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
49,87 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
42,03 KB
  Size
768 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
57,7 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
55,17 KB
  Size
820 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
Drawings
  File size
85,85 KB
  Size
888 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
Наръчник Техника
  Име Големина на файла
Butterfly valves PN 16 1,91 MB
