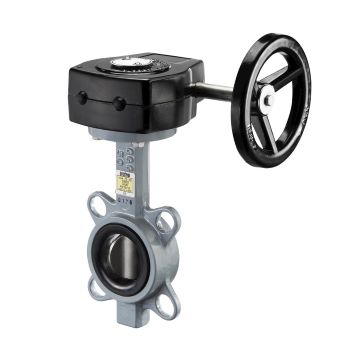

Бътерфлай вентил с редуктор PN 16  СПРЯН ОТ ПРОИЗВОДСТВО
DN 125, с редуктор, NBR-уплътнение, сферографичен чугун

Моля, изчакайте!

OVENTROP-Бътерфлай вентил от сферографичен чугун, междинен монтаж, PN 16

Област на приложение: BS 5155 вода -10°С до +80°C. Нефт и въздух. Удължена основа за изолация. Връзка за задвижки съгласно ISO 5211.

Корпус: EN-GJS-500 DIN EN 1563 Rilsan-покритие; Шпиндел: AISI420 неръждаема стомана; Диск: CF8M AISI316; Уплътнение: NBR

Клапан за междинен монтаж с връзка към редуктор.

kvs: 890
Номинален размер: DN 125

макс. работно налягане: 16 bar
мин.работна температура: -10 °C
макс.работна температура: 80 °C

Прод. номер: 1047054
EAN: 4026755122374
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
380 mm 250 mm 175 mm 7,3 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 380 mm 250 mm 175 mm 7,31 kg
Изображения на продукти
  Размер на файла
64,19 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
70,76 KB
  Размер
724 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Размер на файла
Butterfly valves PN 16 1,91 MB
Класификация
ETIM 7.0 EC010910
Butterfly valve
Особеност Стойност
Surface protection Coated
Material quality Cast iron GGG 50 (GJS-500-7)
Sealing NBR (nitrile rubber)
Operation Hand wheel
Diameter handwheel 134 mm
Article compression class PN 16
Max. medium temperature (continuous) 110 °C
Gastec QA
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) -10 °C
Flange compression class PN 16
Spindle angle 90 °
Housing lining Not replaceable
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Valve design Centric
Fire-safe
Housing material Cast iron
Connections Flange
Norm DIN
Nominal inner diameter DN 125
Valve butterfly material Stainless steel
Valve butterfly, lined
