Щранг изолиращ вентил "Hydrocontrol AFC"
DN80, фланец/DIN

Моля, изчакайте!

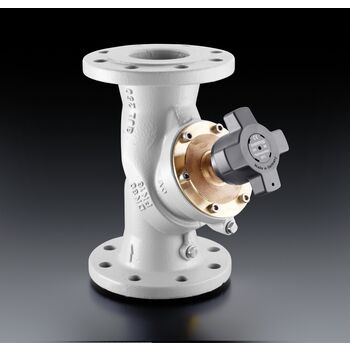

OVENTROP-Щранг изолиращ вентил "Hydrocontrol AFC" DN80, фланец/DIN

kvs: 122
Номинален размер: DN 80

Прод. номер: 1062052
EAN: 4026755370607
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
317 mm 200 mm 299 mm 18,03 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 345 mm 223 mm 342 mm 18,54 kg
Европалет 36 1200 mm 800 mm 1180 mm 689 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 255,39 KB  Изтегляне
DWG 54,72 KB  Изтегляне
RFA 680 KB  Изтегляне
STEP 403,27 KB  Изтегляне
IFC 1,78 MB  Изтегляне
DWG 3D 520,86 KB  Изтегляне
DXF 3D 3,68 MB  Изтегляне
OBJ / MTL 176,82 KB  Изтегляне
Изображения на продукти
  Размер на файла
650,66 KB
  Размер
2902 px x 3676 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,25 MB
  Размер
4724 px x 4524 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
525,57 KB
  Размер
3485 px x 3485 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
31,07 KB
  Размер
595 px x 575 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Размер на файла
Hydrocontrol AFC Спецификация 279,72 KB
Декларация за съответствие
  Име Размер на файла
Hydrocontrol AFC EU Declaration of Conformity 292,2 KB
IFC файл
  Име Размер на файла
CAD 1062052_Oventrop_GmbH___Co__KG_Hydrocontrol_VFC_DN_80__Flansch_PN_16.ifc 1,78 MB
DWG (3D) файл
  Име Размер на файла
CAD 1062052_Oventrop_GmbH___Co__KG_Hydrocontrol_VFC_DN_80__Flansch_PN_16_3D.dwg 520,86 KB
DXF (3D) файл
  Име Размер на файла
CAD 1062052_Oventrop_GmbH___Co__KG_Hydrocontrol_VFC_DN_80__Flansch_PN_16_3D.dxf 3,68 MB
Класификация
ETIM 7.0 EC011435
Two way control valve
Особеност Стойност
Surface protection Primer
Material quality Cast iron GG 25 (GJL-250)
With flow measuring point
Automatic flow control
Article compression class PN 16
Max. medium temperature (continuous) 150 °C
Min. medium temperature (continuous) -20 °C
Flange compression class PN 16
Shaft height 203 mm
With connection 1 coupling
With connection 2 coupling
Housing material Cast iron
Kvs value 122
