Щранг регулиращ вентил "Hydrocontrol VFC"
PN 16, фланец/DIN, 2 точки за измерване, GG25, DN 20

Моля, изчакайте!
Моля, изчакайте!

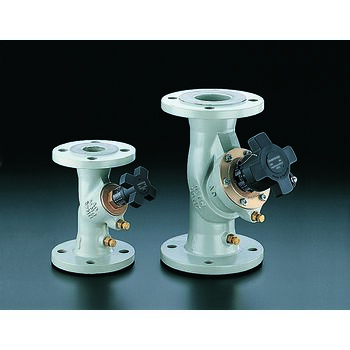

OVENTROP-Щрангрегулиращ вентил "Hydrocontrol VFC" от чугун, PN 16

У-образен модел, с безстепенна предварителна настройка, която може да се контролира по всяко време чрез ограничаване на височината на повдигане.

Корпус на вентила от чугун (GG 25 DIN 1691), глава и диск от бронз, шпиндел от месинг (DZR), диск с уплътнение от PTFE, уплътнението на шпиндела няма нужда от обслужване, благодарение на двойния О-ринг от EPDM, предварителната настройка може да се пломбира.

С монтиран комплект принадлежности 2 = 2 измервателни вентила G ¼.

Всички функционални елементи са от страната на ръкохватката, измервателен вентил и вентил за пълнене и източване, които са взаимозаменяеми.

Фланцова връзка от двете страни по DIN EN 1092-2. Монтажна дължина по DIN EN 558-1 основен ред 1.

Материал: Чугун GG25

kvs: 4.8
Номинален размер: DN 20

макс. работно налягане: 16 bar
макс.работна температура: 150 °C

Прод. номер: 1062646
EAN: 4026755173154
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
174 mm 153 mm 106 mm 2,84 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 195 mm 169 mm 130 mm 3,04 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 293,8 KB  Изтегляне
DWG 62,11 KB  Изтегляне
RFA 616 KB  Изтегляне
STEP 357,92 KB  Изтегляне
IFC 1,27 MB  Изтегляне
DWG 3D 364,43 KB  Изтегляне
DXF 3D 2,5 MB  Изтегляне
OBJ / MTL 139,87 KB  Изтегляне
Изображения на продукти
  Размер на файла
661,96 KB
  Размер
3840 px x 3840 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
814,82 KB
  Размер
5315 px x 5315 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
118,7 KB
  Размер
1417 px x 1417 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,53 MB
  Размер
5315 px x 5315 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,07 MB
  Размер
6088 px x 6088 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
2,56 MB
  Размер
3532 px x 3759 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
178,95 KB
  Размер
1028 px x 793 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
102,57 KB
  Размер
661 px x 661 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
94,32 KB
  Размер
709 px x 709 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
2,29 MB
  Размер
3543 px x 3543 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,03 MB
  Размер
3072 px x 2292 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
38,62 KB
  Размер
595 px x 681 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Балансиране на дебита, налягането и температурата 17,32 MB
Балансиране на дебита, налягането и температурата 17,32 MB
Ръководство за монтаж
  Име Размер на файла
L_106254683.pdf 1,35 MB
IFC файл
  Име Размер на файла
CAD 1062646_Oventrop_GmbH___Co__KG_Hydrocontrol_VFC_DN_20__Flansch_PN_16.ifc 1,27 MB
DWG (3D) файл
  Име Размер на файла
CAD 1062646_Oventrop_GmbH___Co__KG_Hydrocontrol_VFC_DN_20__Flansch_PN_16_3D.dwg 364,43 KB
DXF (3D) файл
  Име Размер на файла
CAD 1062646_Oventrop_GmbH___Co__KG_Hydrocontrol_VFC_DN_20__Flansch_PN_16_3D.dxf 2,5 MB
Техническа информация
  Име Размер на файла
Hydrocontrol VFC/VFR/VFN Спецификация 2,79 MB
Ограничаване на дебита
„Hydrocontrol R“ баланс вентил и щранг регулиращ вентил, вътрешна резба, бронз

Изчисляване на вентил

°C
°C
Watt
 Изчисляване
Моля, изчакайте!
Класификация
ETIM 7.0 EC011463
Regulating valve
Особеност Стойност
Surface protection Coated
Connection 1 Flange
Connection 2 Flange
Type of control gear Static
Material quality Cast iron GG 25 (GJL-250)
With thermometer
Manual operation
Diameter handwheel 70 mm
Article compression class PN 16
Max. medium temperature (continuous) 150 °C
KIWA certified
Min. medium temperature (continuous) -10 °C
With drain
With extended measuring nipples
Thermostatic
Flange compression class PN 16
Spindle angle 60 °
With measuring connector
With impulse pipe connection
Suitable for hot tap water
Suitable for tap water
Suitable for central heating water
With connection 1 coupling
With connection 2 coupling
Height operating element 118 mm
Housing material Cast iron
Kvs value 4.8
With position indicator
With measuring nipples
Motor-controlled
Nominal inner diameter DN 20
