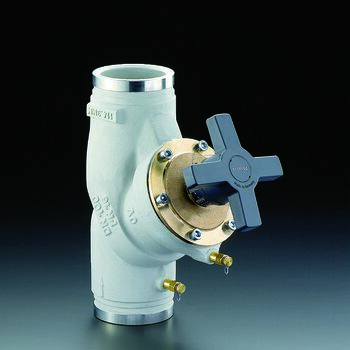

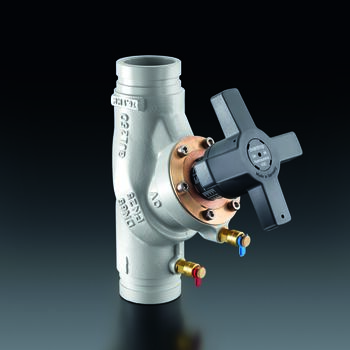

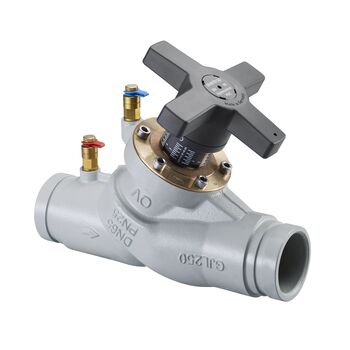

Щранг регулиращ вентил "Hydrocontrol VGC"
DN 150, жлеб за присъединяване 165,1 mm, PN 25, GG25


OVENTROP-"Hydrocontrol VGC" чугунен щранг регулиращ вентил PN 16

У-образен модел, със защитена предварителна безстепенна настройка чрез ограничение на височината на повдигане, която може да се контролира по всяко време.

Корпусът на вентила е от чугун (GG 25 DIN 1691), главата и дискът от бронз, шпинделът е от месинг (DZR), дискът е с уплътнение от PTFE, уплътнението на шпиндела не се нуждае от поддръжка благодарение на двойното O-Ring уплътнение от EPDM. Предварителната настройка може да се пломбира.

Всички функционални елементи са разположени от страната на ръкохватката, измервателната точка и сферичният кран за пълнене и източване могат да се разменят помежду си.

Жлеб от двете страни, подходящ за съединяване към системите Victaulic и Grinell.

С монтиран комплект принадлежности 2 = 2 измервателни точки G ¼. Измервателна техника с игли.

Материал: Чугун GG25

kvs: 404.3
Номинален размер: DN 150

макс. работно налягане: 25 bar
макс.работна температура: 150 °C

Прод. номер: 1064055
EAN: 4026755231885
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
480 mm 220 mm 370 mm 44 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 505 mm 315 mm 505 mm 45 kg
Европалет 10 1200 mm 800 mm 1270 mm 472,5 kg
