Сферичен кран за високо налягане "Optibal", PN 40
DN 32, с лостова ръкохватка, преходи за заваряване, бронз

Моля, изчакайте!
Моля, изчакайте!

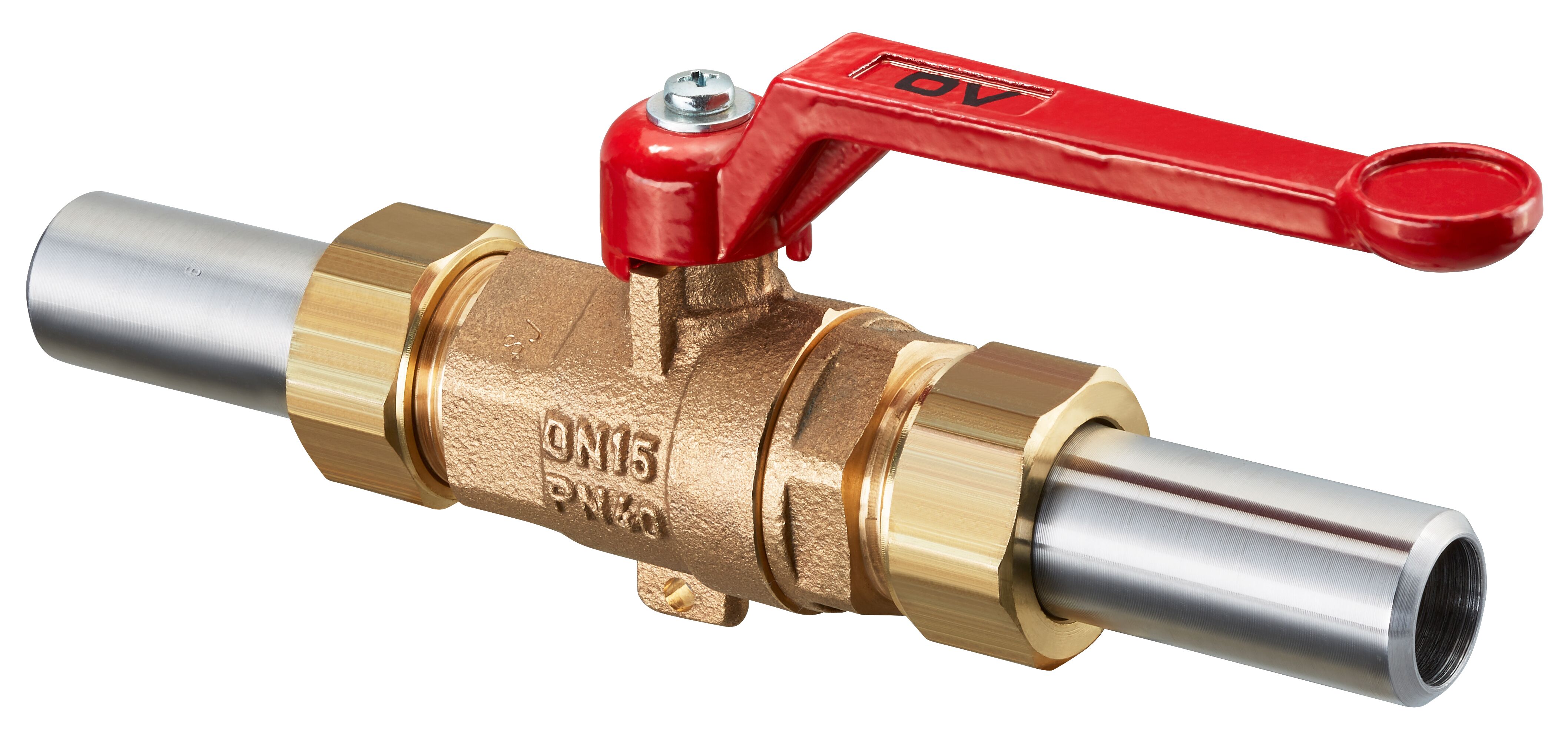

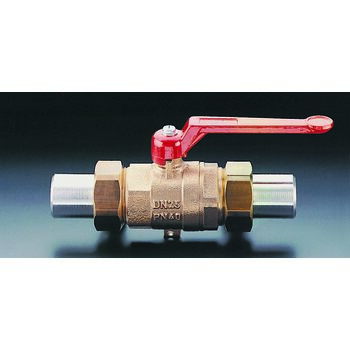

OVENTROP-Сферичен кран "Optibal"
За централни отопления, по-специално за топлина, подавана от външен източник (предавателни станции).

Корпус от бронз. Сфета от хромиран месинг. Уплътняващи обвивки от PTFE, уплътняване на шпиндела с двойно O-Ring уплътнение.

Преходи за заваряване от стомана и от двете страни, лостова ръкохватка от алуминий

Материал: Бронз

Номинален размер: DN 32

макс. работно налягане: 40 bar
макс.работна температура: 150 °C

Прод. номер: 1065510
EAN: 4026755127430
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
195 mm 61,2 mm 114 mm 2,43 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 195 mm 61,2 mm 114 mm 2,43 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 171,13 KB  Изтегляне
DWG 39,71 KB  Изтегляне
RFA 504 KB  Изтегляне
STEP 168,73 KB  Изтегляне
DWG 3D 129,4 KB  Изтегляне
DXF 3D 855,14 KB  Изтегляне
OBJ / MTL 80,36 KB  Изтегляне
Изображения на продукти
  Размер на файла
657,05 KB
  Размер
4231 px x 1992 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
121,82 KB
  Размер
1394 px x 661 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
254,64 KB
  Размер
1394 px x 661 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,78 MB
  Размер
4926 px x 1994 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
12,79 KB
  Размер
595 px x 242 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
DWG (3D) файл
  Име Размер на файла
CAD 1065510_Oventrop_GmbH___Co__KG_Optibal_DN_32__PN_40__Hebelgriff__Schwei_t_llen_3D.dwg 129,4 KB
DXF (3D) файл
  Име Размер на файла
CAD 1065510_Oventrop_GmbH___Co__KG_Optibal_DN_32__PN_40__Hebelgriff__Schwei_t_llen_3D.dxf 855,14 KB
Класификация
ETIM 7.0 EC011343
Ball valve
Особеност Стойност
Model Straight
Surface protection Untreated
Connection 1 Welded sleeve
Connection 2 Welded sleeve
Material quality Bronze (Rg 5)
Operation Lever handle
Article compression class PN 40
Max. medium temperature (continuous) 150 °C
Nominal inner diameter of connection 2 DN 32
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) 2 °C
With drain
Flange compression class PN 40
Angle of the valve 90 °
Housing construction 2-part
Full bore
Handle height 67 mm
Handgrip length 120 mm
With connection 1 coupling
With connection 2 coupling
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Bronze
Spindle material Brass
With drain possibility (connection)
Medically clean
Nominal inner diameter connection 1 DN 32
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Cast iron
Primary spindle seal material Fluor caoutchouc (FPM/FKM)
Secondary spindle seal material Fluor caoutchouc (FPM/FKM)
