Сферичен кран "Optibal" с термометър
с удължена Т-ръкохватка, вътрешна резба от двете страни, DN 20


OVENTROP-Сферичен кран "Optibal"

С пълен проход, месинг, никелиран, сфера от хромиран месинг, уплътнителни обвивки от PTFE, O-Ring-уплътнение, номинално налягане PN 20 за студена вода.

Удължена Т-ръкохватка от пластмаса. С термометър.


Вътрешна резба от двете страни.

Материал: Месинг

kvs: 43
Номинален размер: DN 20

макс. работно налягане: 16 bar
мин.работна температура: -10 °C
макс.работна температура: 100 °C

Прод. номер: 1078006
EAN: 4026755305692
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
101 mm 80 mm 39 mm 0,31 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 130 mm 102 mm 63 mm 0,36 kg
Пакет 10 332 mm 246 mm 183 mm 3,94 kg
Изображения на продукти
  Размер на файла
75,07 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
46,55 KB
  Размер
1024 px x 772 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
57,63 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
80,44 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
33,6 KB
  Размер
1024 px x 682 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
63,17 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
70,77 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download

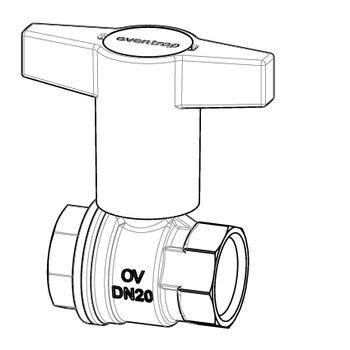

Чертежи
  Размер на файла
67,38 KB
  Размер
860 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Техническа информация
  Име Големина на файла
“Optibal” Brass ball valves with full flow 2,03 MB
Декларация на производителя
  Име Големина на файла
Manufacturer Declaration: "Optiball" Ball valves 459,45 KB
Klassifizierung
ETIM 7.0 EC011343
Ball valve
Property Value
Model Straight
Surface protection Nickel-plated
Sealing Other
Operation Lever handle
Article compression class PN 16
Max. medium temperature (continuous) 100 °C
Nominal inner diameter of connection 2 DN 20
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) -10 °C
With drain
Flange compression class PN 16
Angle of the valve 90 °
Housing construction 2-part
Full bore
Handle height 73 mm
Handgrip length 80 mm
With connection 1 coupling
With connection 2 coupling
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Brass
Spindle material Brass
With drain possibility (connection)
Medically clean
Nominal inner diameter connection 1 DN 20
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Fluor caoutchouc (FPM/FKM)
Secondary spindle seal material Fluor caoutchouc (FPM/FKM)
