Сферичен кран "EZB" с лостова ръкохватка
DN 40, вътр.р. Rp 1½ от двете страни, PN 30, месинг


OVENTROP-Сферични кранове "EZB"

от месинг (DZR), пълен проход с вътрешна резба от двете страни съгласно ISO 228/1 (резбата отговаря и на Rp съгласно EN 10226-1).

Лостова ръкохватка от поцинкована стомана с пластмасова обшивка.

Материал: Устойчив на корозията в цинка месинг

kvs: 143
Номинален размер: DN 40

макс. работно налягане: 30 bar
мин.работна температура: -10 °C
макс.работна температура: 120 °C

Прод. номер: 1079012
EAN: 4026755232110
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
208 mm 112 mm 72 mm 1,14 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 208 mm 112 mm 72 mm 1,14 kg
Пакет 6 276 mm 184 mm 141 mm 6,96 kg
Пакет 12 276 mm 368 mm 141 mm 13,92 kg
Изображения на продукти
  Размер на файла
446,49 KB
  Размер
3840 px x 3840 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
498,69 KB
  Размер
4072 px x 3100 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
511,31 KB
  Размер
4073 px x 3105 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

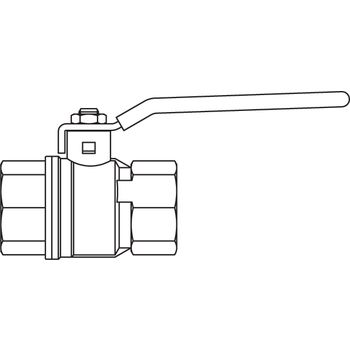

Чертежи
  Размер на файла
12,58 KB
  Размер
595 px x 288 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC011343
Ball valve
Особеност Стойност
Model Straight
Surface protection Untreated
Material quality Dezincification resistant brass (DZR)
Sealing Metal-sealing
Operation Lever handle
Max. medium temperature (continuous) 120 °C
Nominal inner diameter of connection 2 DN 40
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) -10 °C
Housing construction 2-part
Full bore
Handle height 79 mm
Handgrip length 158 mm
With connection 1 coupling
With connection 2 coupling
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Brass
Spindle material Brass
Medically clean
Nominal inner diameter connection 1 DN 40
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Fluor caoutchouc (FPM/FKM)
Secondary spindle seal material Fluor caoutchouc (FPM/FKM)
