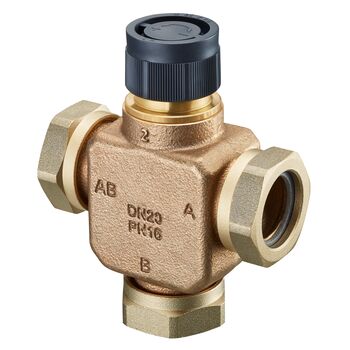

Трипътен разпределителен и смесителен вентилл "Tri-CTR"
DN 25, PN 16, с хол.г., бронз

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-Трипътен разпределителен и смесителен вентил "Tri-CTR"

За приложение като разпределителен вентил, трипътните вентили имат един вход (AB) и два изхода (A и B). Протичащият топлоносител се пренасочва в зависимост от позицията на вентилната вложка от единия към другия изход.

За приложение като смесителен вентил, трипътните вентили имат два входа (A и B) и един изход (AB). Протичащият топлоносител се смесва в зависимост от положението на вентилната вложка.

Трипътните вентили "Tri-CTR" могат да бъдат използвани при високи диференциални налягания.

Резбова връзка M 30 x 1,5
С холендрови гайки, с плоско уплътнение.

Материал: Бронз

kvs: 5.7
Номинален размер: DN 25

макс. работно налягане: 16 bar
мин.работна температура: 0 °C
макс.работна температура: 120 °C

Прод. номер: 1131208
EAN: 4026755397413
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
