Трипътен разпределителен вентил "Tri-D TB"  СПРЯН ОТ ПРОИЗВОДСТВО
DN 15, PN 16, месинг


OVENTROP-

Трипътен разпределителен вентил "Tri-D TB"

с два изхода и един вход, за регулиране на температурата в подаващата линия на охлаждащи повърхности посредством задвижващи устройства или температурни регулатори.

Корпус на вентила и вътрешни части от месинг, шпиндел от неръждаема стомана, уплътнения от EPDM.

Резбова връзка за регулатор/задвижващо устройство: M 30 x 1,5



Материал: Месинг

kvs: 2.5
Номинален размер: DN 15

макс. работно налягане: 16 bar
мин.работна температура: -10 °C
макс.работна температура: 120 °C

Прод. номер: 1142504
EAN: 4026755183108
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
76,6 mm 62 mm 34 mm 0,26 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 92 mm 75 mm 71 mm 0,31 kg
Пакет 10 295 mm 285 mm 113 mm 3,36 kg

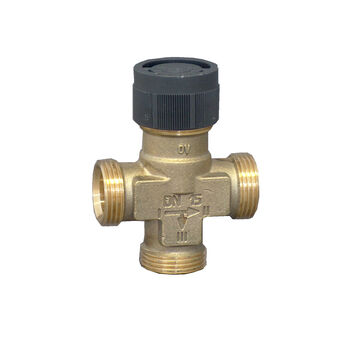

Изображения на продукти
  Размер на файла
363,8 KB
  Размер
1560 px x 2232 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
147,64 KB
  Размер
1696 px x 1280 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
46,47 KB
  Размер
677 px x 714 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
430,24 KB
  Размер
1959 px x 1415 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
73,97 KB
  Размер
677 px x 714 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

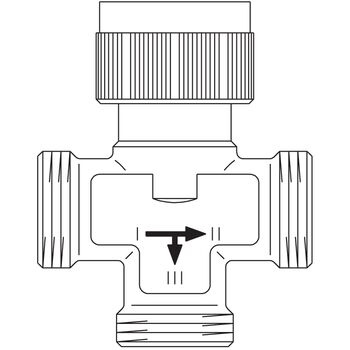

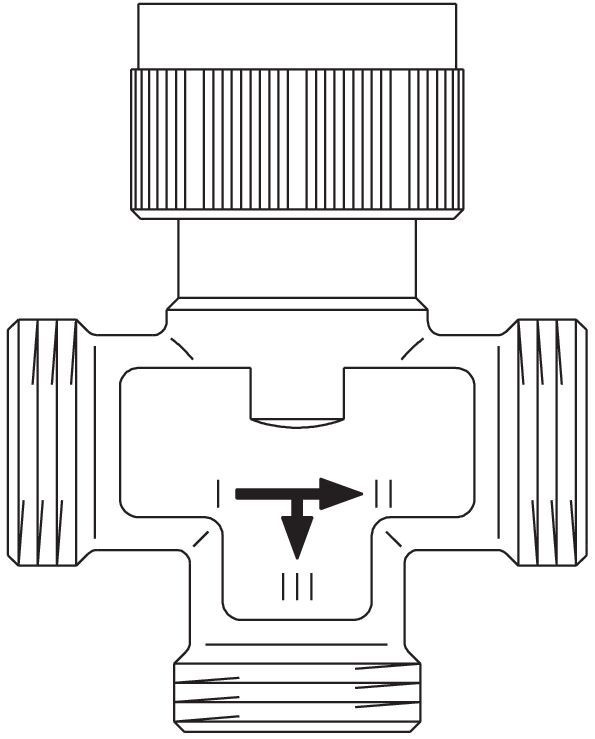

Чертежи
  Размер на файла
33,09 KB
  Размер
595 px x 739 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Размер на файла
Tri-D TB Спецификация 241,75 KB
Класификация
ETIM 7.0 EC011310
Three-way control valve
Особеност Стойност
Surface protection Untreated
Material quality Dezincification resistant brass (DZR)
Article compression class PN 16
Max. medium temperature (continuous) 120 °C
Min. medium temperature (continuous) -10 °C
With connection 3 coupling
Flange compression class PN 16
Working length connection 1 8 mm
Working length connection 2 8 mm
Working length connection 3 8 mm
With T-piece for 4-way connection
With connection 1 coupling
With connection 2 coupling
Housing material Brass
Kvs value 2.5
Connections External thread
Nominal inner diameter DN 15
Max. pressure difference in opened position 1 bar
Ground characteristic Linear
Ground characteristic for bypass Linear
Installation method, distributive
