Трипътен разпределителен вентил "Tri-D-plus TB"  СПРЯН ОТ ПРОИЗВОДСТВО
DN 15, PN 16, месинг, с Т-елемент

Моля, изчакайте!

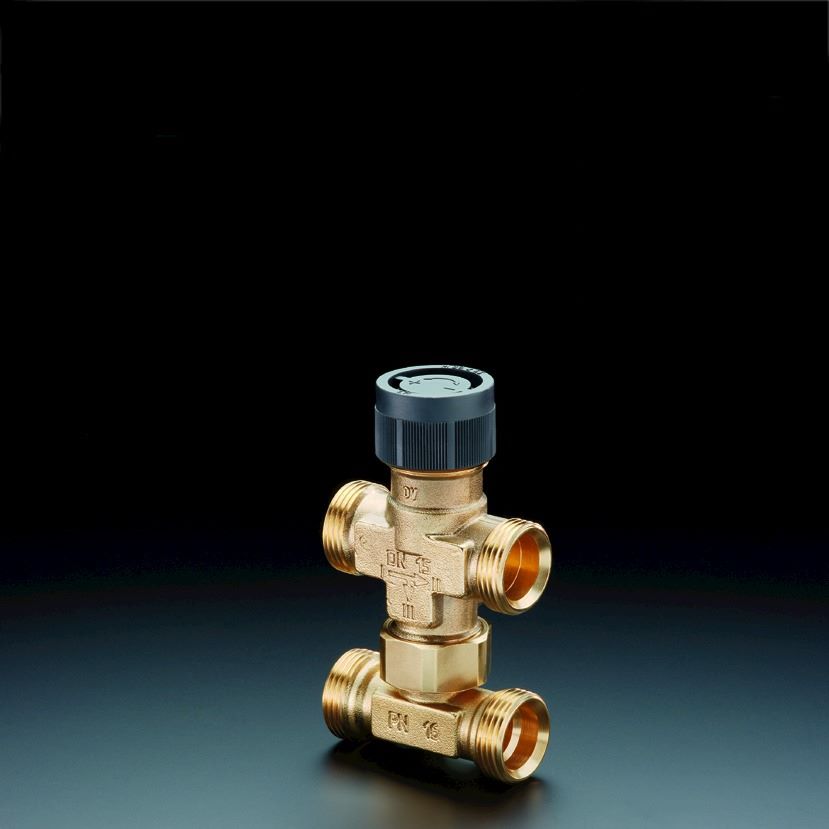

OVENTROP-Трипътен разпределителен вентил "Tri-D plus TB"

Приложение в централни инсталации за отопление и охлаждане (напр. вентилаторни конвектори (Fan-Coil), модули за таванно охлаждане, индукционни уреди, охлаждащи и отоплителни зони) със затворени кръгове, за работа с неагресивни течности (напр. вода и подходящи водно-гликолни смеси съгласно VDI 2035).

Трипътният разпределителен вентил на Oventrop "Tri-D plus TB" с Т-елемент регулира стайната температура с помощта на задвижващи устройства чрез разпределяне или превключване на потока.

Корпус и горен материал от месинг, уплътнение от EPDM, щпиндел на вентила от неръждаема стомана с двойно уплътнение на шпиндела.

Материал: Месинг

kvs: 2.5
Номинален размер: DN 15

макс. работно налягане: 16 bar
мин.работна температура: -10 °C
макс.работна температура: 120 °C

Прод. номер: 1142604
EAN: 4026755277845
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
110 mm 62 mm 33 mm 0,42 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 130 mm 104 mm 63 mm 0,48 kg
Пакет 10 390 mm 260 mm 195 mm 5,23 kg
Изображения на продукти
  Размер на файла
23,17 KB
  Размер
478 px x 551 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
37,2 KB
  Размер
829 px x 829 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
63,8 KB
  Размер
578 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC011310
Three-way control valve
Особеност Стойност
Surface protection Untreated
Material quality Dezincification resistant brass (DZR)
Article compression class PN 16
Max. medium temperature (continuous) 120 °C
Min. medium temperature (continuous) -10 °C
With connection 3 coupling
Flange compression class PN 16
Shaft height 87.5 mm
With T-piece for 4-way connection
With connection 1 coupling
With connection 2 coupling
Housing material Brass
Kvs value 2.5
Connections External thread
Nominal inner diameter DN 15
Installation method, distributive
