Регулиращ вентил "Cocon 2TZ", измервателна техника "classic"
Вход: муфа, изход: вътр.р., DN 15, kvs 0,45

Моля, изчакайте!

OVENTROP-

Регулиращ вентил "Cocon 2TZ" е измервателна техника "classic"

С пропорционална предварителна настройка, която може да се възпроизведе. Може да се източва, допълва и изолира, с измервателни втулки за измерване на дебита и с линейна характеристика на регулиращата вложка при kvs 0,45 и 1,0. Корпус от месинг при необработения модел, диск на вентила от EPDM съотв. PTFE, O-пръстени от EPDM, шпиндел на регулиращата вложка от неръждаема стомана.

Резбова връзка M 30 x 1,5.

Цялата вентилна вложка при номинален размер DN 15 може да се смени със специалния инструмент „Demo-Bloc“ по времена работа.

Връзка за тръба с резба, медна тръба, тръба от пластмаса, неръждаема стомана или полирана стомана, както и многослойна тръба на Oventrop "Copipe".

Вход: холендер; Изход: вътрешна резба.



Материал: Месинг
Повърхност: необработен

kvs: 0.45
Номинален размер: DN 15

Макс. диференциално налягане: 1 bar
макс. работно налягане: 10 bar
мин.работна температура: -10 °C
макс.работна температура: 120 °C

Прод. номер: 1145074
EAN: 4026755277043
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
99 mm 83 mm 80 mm 0,54 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 99 mm 83 mm 80 mm 0,54 kg
Пакет 10 295 mm 285 mm 115 mm 5,75 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer

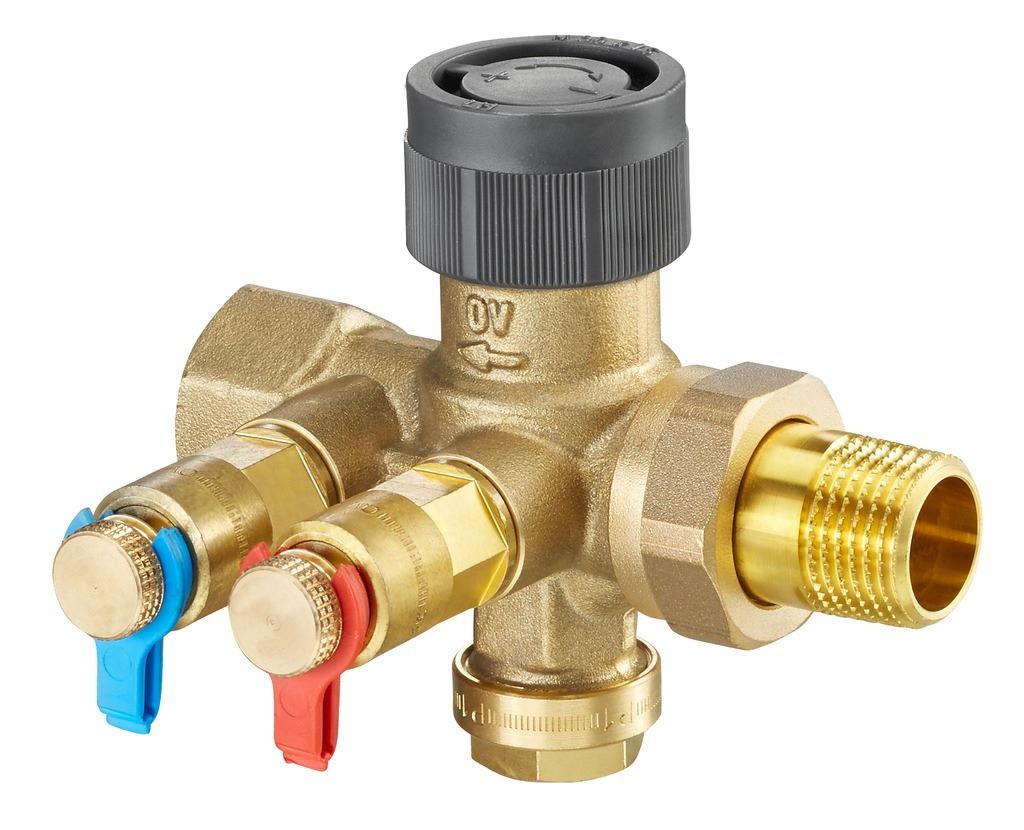

Изображения на продукти
  Размер на файла
97,79 KB
  Размер
1024 px x 830 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
27,66 KB
  Размер
595 px x 512 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Размер на файла
Cocon 2TZ Спецификация 802,26 KB
Ръководство за монтаж
  Име Размер на файла
114547581.pdf 390,5 KB
Класификация
ETIM 7.0 EC011463
Regulating valve
Особеност Стойност
Surface protection Untreated
Type of control gear Static
With thermometer
Manual operation
Diameter handwheel 33.5 mm
Article compression class PN 10
Max. medium temperature (continuous) 120 °C
KIWA certified
Min. medium temperature (continuous) -10 °C
With drain
With extended measuring nipples
Thermostatic
Flange compression class PN 10
Spindle angle 90 °
With measuring connector
With impulse pipe connection
Suitable for hot tap water
Kv value 0.05 - 0.2
Suitable for tap water
Suitable for central heating water
With connection 1 coupling
With connection 2 coupling
Housing material Brass
Kvs value 0.45
With position indicator
With measuring nipples
Motor-controlled
Nominal inner diameter DN 15
