Регулиращ вентил "Cocon 2TZ", измервателна техника "classic"
външна резба от двете страни, DN 20, kvs 4,50

Моля, изчакайте!

OVENTROP-Регулиращ вентил "Cocon 2TZ" е измервателна техника "classic"

С пропорционална предварителна настройка, която може да се възпроизведе. Може да се източва, допълва и изолира, с измервателни втулки за измерване на дебита и с линейна характеристика на регулиращата вложка при kvs 0,45 и 1,0. Корпус от бронз при необработения модел, диск на вентила от EPDM съотв. PTFE, O-пръстени от EPDM, шпиндел на регулиращата вложка от неръждаема стомана.

Резбова връзка M 30 x 1,5.

Връзка за тръба с резба, медна тръба, тръба от пластмаса, неръждаема стомана или полирана стомана, както и многослойна тръба на Oventrop "Copipe".

Външна резба от двете страни.

Материал: Бронз
Повърхност: необработен

kvs: 4.5
Номинален размер: DN 20

Макс. диференциално налягане: 1 bar
макс. работно налягане: 10 bar
мин.работна температура: -10 °C
макс.работна температура: 120 °C

Прод. номер: 1145475
EAN: 4026755280593
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
110 mm 92 mm 85 mm 0,7 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 110 mm 95 mm 90 mm 0,7 kg
Пакет 10 295 mm 285 mm 115 mm 7,27 kg
Изображения на продукти
  Размер на файла
590,34 KB
  Размер
2536 px x 2904 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1005,27 KB
  Размер
3800 px x 3800 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

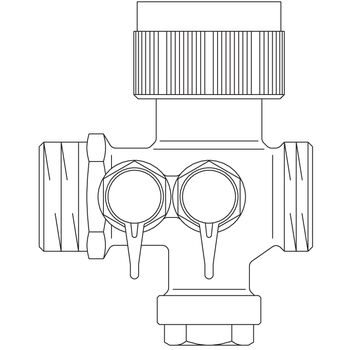

Чертежи
  Размер на файла
38,46 KB
  Размер
595 px x 737 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Размер на файла
Cocon 2TZ Спецификация 802,26 KB
Брошура
  Име Размер на файла
Балансиране на дебита, налягането и температурата 17,32 MB
Ръководство за монтаж
  Име Размер на файла
114547581.pdf 390,5 KB

Изчисляване на вентил

°C
°C
Watt
 Изчисляване
Моля, изчакайте!
Класификация
ETIM 7.0 EC011463
Regulating valve
Особеност Стойност
Surface protection Untreated
Type of control gear Static
Material quality Bronze (Rg 5)
With thermometer
Manual operation
Diameter handwheel 33.5 mm
Article compression class PN 10
Max. medium temperature (continuous) 120 °C
KIWA certified
Min. medium temperature (continuous) -10 °C
With drain
With extended measuring nipples
Thermostatic
Flange compression class PN 10
Spindle angle 90 °
With measuring connector
With impulse pipe connection
Suitable for hot tap water
Kv value 0.6 - 2.1
Suitable for tap water
Suitable for central heating water
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
Kvs value 4.5
With position indicator
With measuring nipples
Motor-controlled
Nominal inner diameter DN 20
