Електромоторно задвижващо устройство "Aktor M ST EIB"  СПРЯН ОТ ПРОИЗВОДСТВО
Uni EIB H, с един бинарен вход, M 30 x 1,5

Моля, изчакайте!
Моля, изчакайте!
Моля, изчакайте!

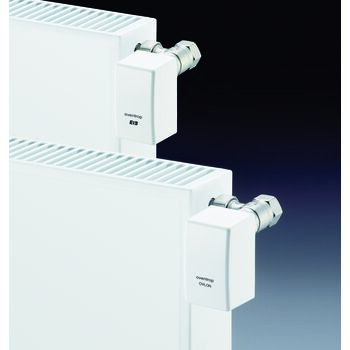

OVENTROP-Електромоторно задвижващо устройство "Aktor M ST EIB" "Uni EIB H", с 1 бинарен вход, M 30 x 1,5

Електромоторното задвижващо устройство "KNX/EIB" е предназначено за директно свързване към европейската инсталация BUS. Необходимата мощност е изключително ниска, така че не е необходимо отделно захранване. Освен това задвижващото устройство разполага с един интегриран бинарен вход, към който могат да бъдат свързани напр. контакт за прозорец и сензор за движение.

Bus-връзката и връзката на бинарния вход се извършват чрез 4- съотв. 6-жилен свързващ кабел (с дължина 1 m).

Прод. номер: 1156065
EAN: 4026755215557
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
74 mm 72 mm 85 mm 0,18 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 74 mm 72 mm 85 mm 0,18 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изображения на продукти
  Размер на файла
56,01 KB
  Размер
1500 px x 1968 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
120,59 KB
  Размер
3005 px x 3005 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
11,34 KB
  Размер
434 px x 564 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
408,73 KB
  Размер
3005 px x 3005 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
51,04 KB
  Размер
709 px x 709 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
498,92 KB
  Размер
2185 px x 2303 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
16,11 KB
  Размер
595 px x 682 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Регулиращ вентил "Cocon QTZ" Вентил за хидравличен баланс и регулиране на отоплителни и климатични системи 504,29 KB
Ръководство за монтаж
  Име Размер на файла
115606580.pdf 284,5 KB
Класификация
ETIM 7.0 EC011290
Electric servomotor
Особеност Стойност
Width 82 mm
Model Linear
Height 57 mm
Depth 48 mm
Control signal KNX
Material housing Plastic
Ambient temperature -5 - 45
Manual operation
Potential free switch contact
Length of connection cable 1 m
Explosion-proof
Degree of protection (IP) IP44
Auxiliary contacts optional
Suitable for air accessory
Automatic travel recognition
Deactivated when closed
Connection to stop valve M30 x 1.5
With mechanical setting indicator
Position reporting system Optional
Stroke length 4 mm
Suitable for valve
Transmission With cogwheels
Adjustable operating range
Return at zero supply voltage
Supply voltage Other
Auxiliary contacts
End contacts None
Adjusting force 90 N
Adjustable position feedback signal
With ISO 5211 Direct Mount top flange
