Термостатен вентил "АF"
DN15, PN10, ъглов


OVENTROP-Термостатен вентил "AF"
с фина предварителна настройка за хидравличен баланс

Използва се в централни отоплителни инсталации, особено подходящ за топлина, подавана от външен източник (съгласно AGFW-работен лист FW 507), директна и индиректна връзка. Централни отоплителни инсталации с висока температурна разлика, както и инсталации с необходима настройка на малки дебити.

С безстепенна фина предварителна настройка.

Регулиране на скритата настройка и смяна на вентилната вложка без източване на инсталацията.

Вентил от бронз/месинг, с никелиран корпус, шпиндел от неръждаема стомана.

Всички вентили "AF" са с червена защитна капачка, уплътнителният винт е маркиран в червено от края на 1993 г.

Резбова връзка на термостата: M 30 x 1,5

Материал: Бронз/ месинг
Повърхност: никелирани

kvs: 0.37
Номинален размер: DN 15

Макс. диференциално налягане: 3 bar
макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1180604
EAN: 4026755186277
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
76 mm 69 mm 33 mm 0,29 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Bag 1 76 mm 69 mm 33 mm 0,3 kg
Пакет 25 295 mm 285 mm 115 mm 7,7 kg
Европалет 2000 1200 mm 800 mm 1100 mm 636,84 kg

Notice for CAD viewer

In order to open the CAD-Viewer and Download CAD-Data please onetime download and install the CAD-App.

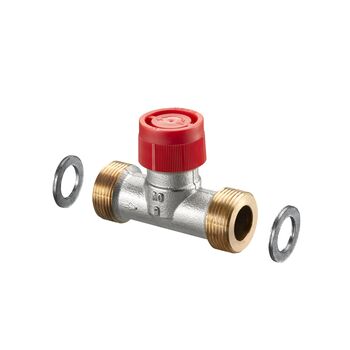

Изображения на продукти
  File size
61,88 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
66,89 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
68,13 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
58,34 KB
  Size
912 px x 441 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
154,36 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download

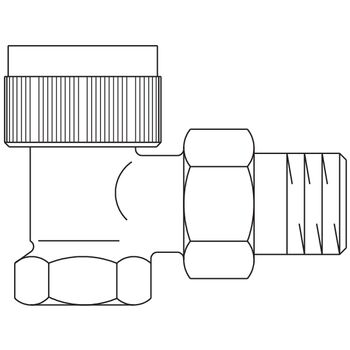

Drawings
  File size
59,94 KB
  Size
1024 px x 786 px
  Properties
  •  Clear product picture
  •  Cutout
Download
Наръчник Техника
  Име Големина на файла
Thermostatic radiator valves 3,91 MB
Ръководство за монтаж
  Име Големина на файла
118060080.pdf 206,38 KB
Конвенционални радиатори, двутръбни
Присъединяване за стена при двутръбни отоплителни системи

Valve calculation

°C
°C
Watt
