Термостатен вентил "АF"
DN 10, R 3/8", PN 10, ъглово-аксиален

Моля, изчакайте!

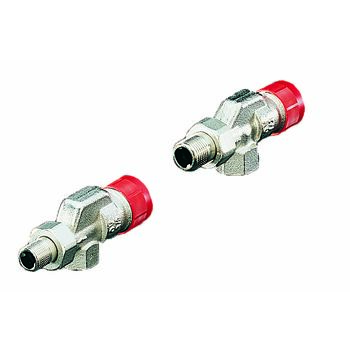

OVENTROP-Термостатен вентил "AF"
с фина предварителна настройка за хидравличен баланс

Използва се в централни отоплителни инсталации, особено подходящ за топлина, подавана от външен източник (съгласно AGFW-работен лист FW 507), директна и индиректна връзка. Централни отоплителни инсталации с висока температурна разлика, както и инсталации с необходима настройка на малки дебити.

С безстепенна фина предварителна настройка.

Регулиране на скритата настройка и смяна на вентилната вложка без източване на инсталацията.

Вентил от месинг, с никелиран корпус, шпиндел от неръждаема стомана.

Всички вентили "AF" са с червена защитна капачка, уплътнителният винт е маркиран в червено от края на 1993 г.

Резбова връзка на термостата: M 30 x 1,5

kvs: 0.37
Номинален размер: DN 10

макс. работно налягане: 16 bar

Прод. номер: 1180903
EAN: 4026755420739
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
110 mm 43 mm 33 mm 0,26 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 111 mm 44 mm 34 mm 0,27 kg
Пакет 25 297 mm 282 mm 119 mm 6,91 kg
Европалет 2000 1200 mm 800 mm 1100 mm 297,52 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 180,13 KB  Изтегляне
DWG 37,38 KB  Изтегляне
RFA 500 KB  Изтегляне
STEP 164,53 KB  Изтегляне
DWG 3D 99,95 KB  Изтегляне
DXF 3D 676,44 KB  Изтегляне
OBJ / MTL 62,44 KB  Изтегляне
Изображения на продукти
  Размер на файла
471,97 KB
  Размер
2868 px x 1704 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
49,86 KB
  Размер
692 px x 463 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
354,92 KB
  Размер
1404 px x 1404 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
8,49 KB
  Размер
323 px x 148 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
8,49 KB
  Размер
323 px x 148 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_118060080.pdf 206,38 KB
DWG (3D) файл
  Име Размер на файла
CAD 1180903_Oventrop_GmbH___Co__KG_Baureihe__F___DN10__Axial_3D.dwg 99,95 KB
DXF (3D) файл
  Име Размер на файла
CAD 1180903_Oventrop_GmbH___Co__KG_Baureihe__F___DN10__Axial_3D.dxf 676,44 KB
Класификация
ETIM 7.0 EC010136
Radiator stop valve
Особеност Стойност
Model Tailpiece/Inner thread
Shape Right-angled
Surface protection Nickel-plated
Colour button Other
Operation Thermostatic with button
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of pipe connection 3/8 inch
Size of radiator connection 3/8 inch (10)
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 0.37
Thermostatically prepared
With bent tailpiece
