Термостатен вентил "AV 9"  ПРОГРАМАТА Е ИЗКЛЮЧЕНА
DN 15, прес-връзка 15 mm, ъглов


OVENTROP-Термостатен вентил "AV 9"
за ръчен хидравличен баланс

Приложение в двутръбни централни отоплителни инсталации с циркулационна помпа.

С безстепенна предварителна настройка, която може да се отчете отвън.

Предварителната настройка се извършва по време на работа чрез използване на ключ за предварителна настройка или ключ 13. Вентилната вложка може да бъде сменена без източване на инсталацията.

Вентил от месинг, с никелиран корпус, шпиндел от неръждаема стомана. С прес връзка за директно свързване на медни тръби съгласно EN 1057 и тръби от неръждаема стомана "NiroSan".

Резбова връзка на термостата: M 30 x 1,5

Материал: Месинг
Повърхност: никелирани

kvs: 1.2
Номинален размер: DN 15

Макс. диференциално налягане: 1 bar
макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1183775
EAN: 4026755407297
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
91 mm 76 mm 35 mm 0,29 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 92 mm 77 mm 36 mm 0,29 kg
Пакет 25 300 mm 280 mm 110 mm 7,57 kg
Европалет 2000 1200 mm 800 mm 1100 mm 323,8 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

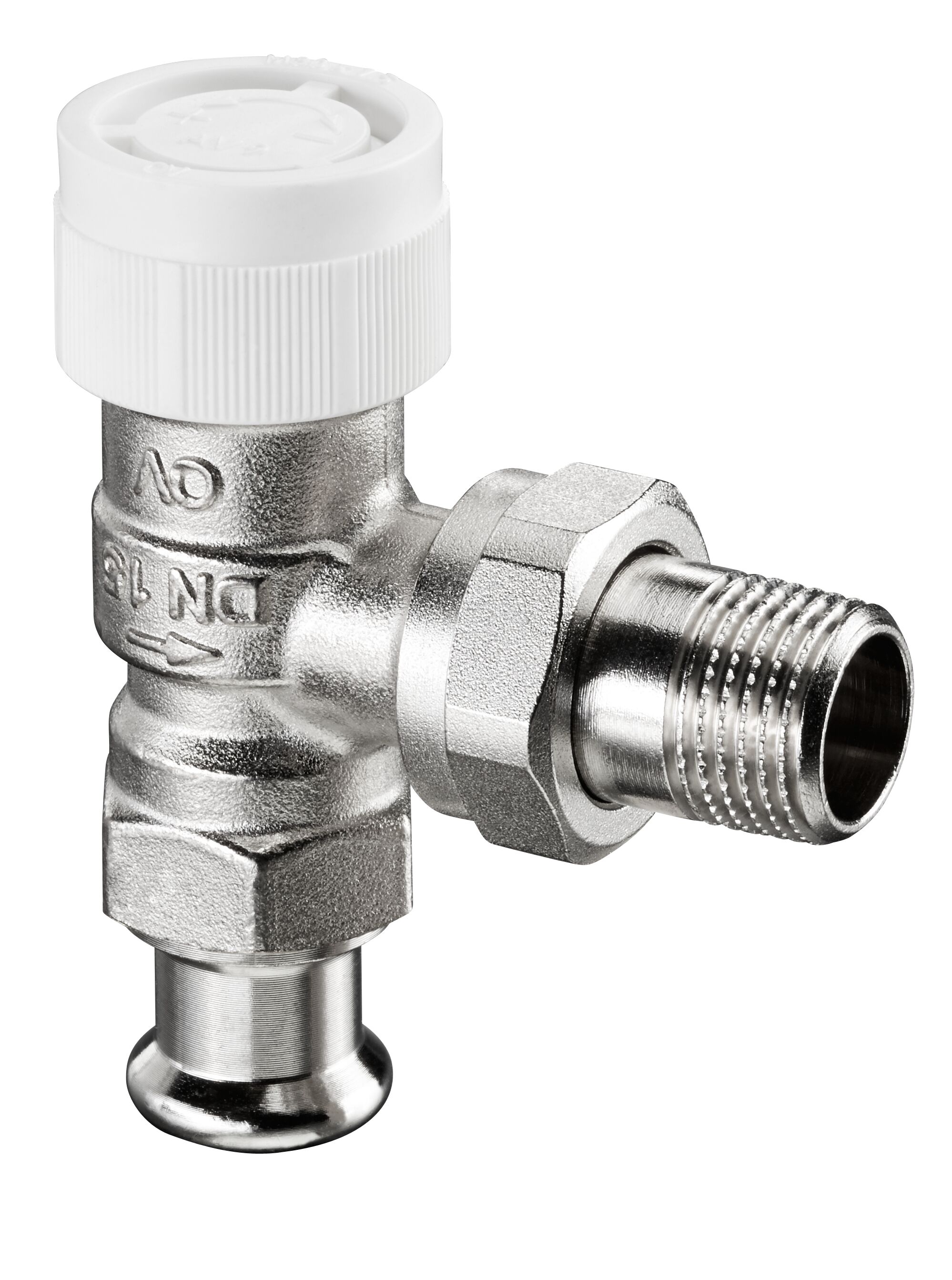

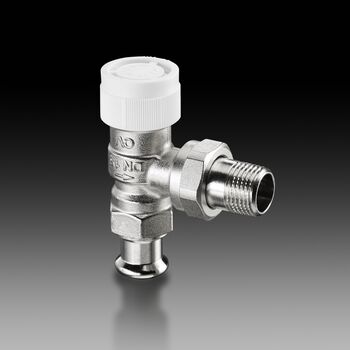

Изображения на продукти
  Размер на файла
444,41 KB
  Размер
1998 px x 2685 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
885,93 KB
  Размер
3614 px x 3613 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
27,28 KB
  Размер
595 px x 606 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Големина на файла
Thermostatic radiator valves Technical information 3,98 MB
Ръководство за монтаж
Брошура
  Име Големина на файла
Valves, actuators and systems for building automation 3,84 MB

Изчисляване на вентил

°C
°C
Watt
Класификация
ETIM 7.0 EC010136
Radiator stop valve
Особеност Стойност
Height 74 mm
Shape Right-angled
Surface protection Nickel-plated
Colour button White
Operation Thermostatic with button
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of pipe connection Other
Size of radiator connection 1/2 inch (15)
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 1.2
Thermostatically prepared
With bent tailpiece
