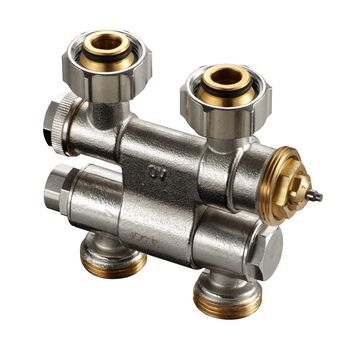

Фитинг "Multiblock TF"
едно-/двутръбна, хол.г. G ¾ x външ.р. G ¾, месинг, въртяща се


OVENTROP-Свързващ фитинг "Multiblock TF" с предварителна настройка

за едно-/двутръбни централни отоплителни инсталации PN 10, за регулиране, изолиране, източване и допълване, междуосово разстояние 50 mm. Корпус от месинг, никелиран, шпиндел от неръждаема стомана с двойно О-ring уплътнение.

Монтажът не зависи от позицията на подаващата съотв. връщащата линия.

G ¾ връзка за подаващата и връщащата линия за адаптори Oventrop.

Материал: Месинг
Повърхност: никелирани

kvs: 0.6

макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1184025
EAN: 4026755312089
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
116 mm 94 mm 33 mm 0,7 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 120 mm 95 mm 35 mm 0,7 kg
Пакет 5 210 mm 175 mm 90 mm 3,65 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изображения на продукти
  Размер на файла
782,25 KB
  Размер
2741 px x 2801 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
301,44 KB
  Размер
1812 px x 1884 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
575,54 KB
  Размер
3372 px x 3372 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
705,6 KB
  Размер
3372 px x 3372 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
153,74 KB
  Размер
1063 px x 1063 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
41,92 KB
  Размер
595 px x 674 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Големина на файла
118402581.pdf 1,07 MB
Класификация
ETIM 7.0 EC011296
Radiator connection combination for decor radiator
Особеност Стойност
Colour Other
Type H support block
Suitable for single pipe system
Suitable for two pipe system
Centre-to-centre distance 50 mm
Control element H, support block right
Control element H, support block left
Controllable
Size of pipe connection 3/4 inch Euro conus
Suitable for filling/drain tap
Size of radiator connection 3/4 inch
Radiator valve preset
With thermostat button
With design cover
