Свързващ комплект за лири за баня
Multiblock T / pinox H, ъглов модел, бял

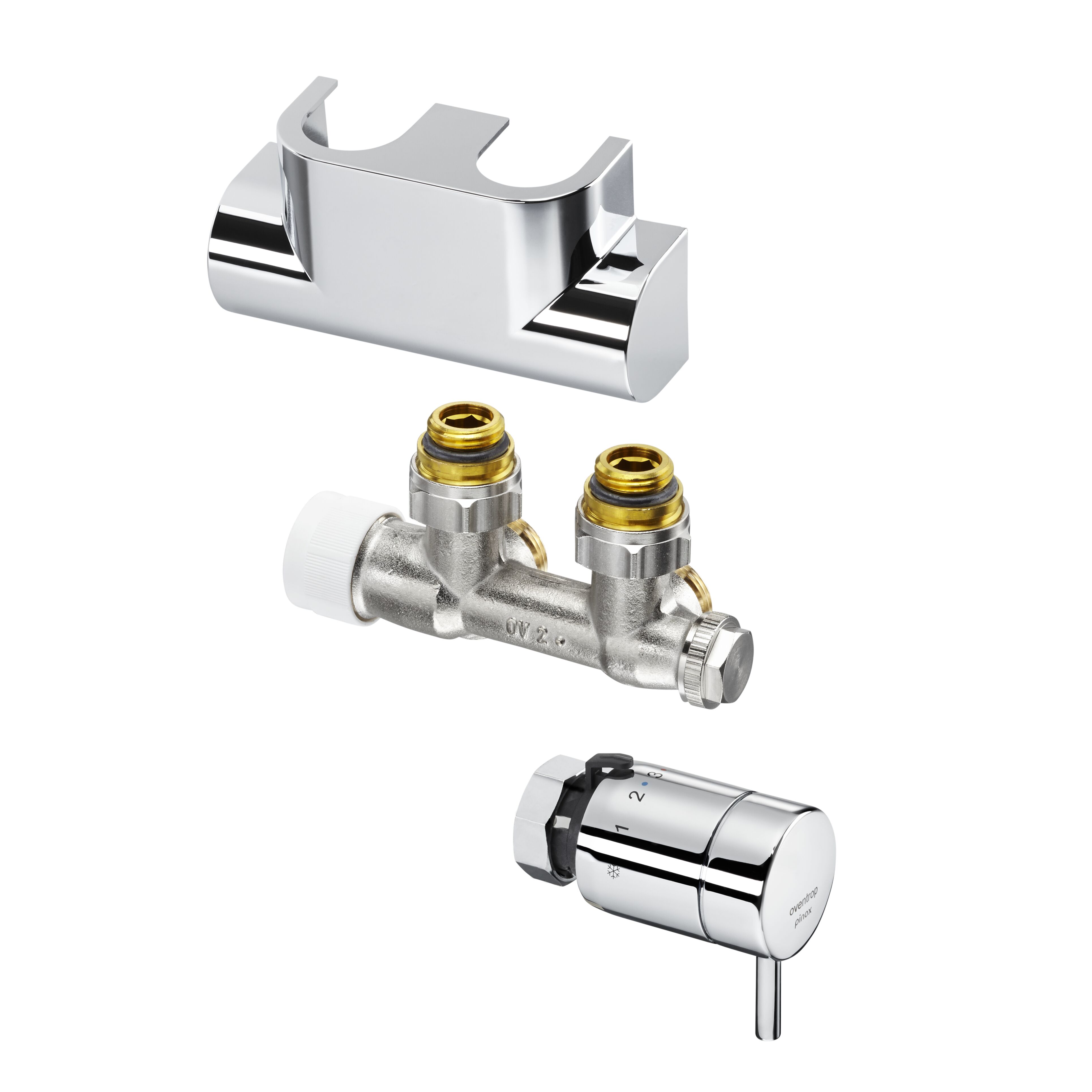

OVENTROP-Свързващ комплект за лири "Multiblock T"/"pinox H", ъглов, бял

за използване на радиатори с връзка за подаваща и връщаща линия. Междуосово разстояние 50 mm.

Състои се от: – "Multiblock T", свързващ фитинг с предварителна настройка, двутръбен фитинг
– декоративна капачка
– "pinox H", термостат с течен сензор

Приложим: в двутръбен режим като термостатен вентил, като изолиращ фитинг, за източване, за допълване

"pinox H": Без нулева позиция
Номинален диапазон: 7 – 28°C
Разграфяване на капачката: ☼ 1 - 5

Прод. номер: 1184186
EAN: 4026755420586
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
135 mm 138 mm 98 mm 1 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 141 mm 143 mm 103 mm 1,08 kg
Изображения на продукти
  Размер на файла
405,33 KB
  Размер
3858 px x 3858 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
433,08 KB
  Размер
3858 px x 3858 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
21,76 KB
  Размер
426 px x 455 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
Operating instructions 488,7 KB
L_118401381.pdf 4,12 MB
Класификация
ETIM 7.0 EC011296
Radiator connection combination for decor radiator
Особеност Стойност
Colour White
RAL-number 9010
Type H support block
Connection direction, pipes Towards wall
Suitable for single pipe system
Suitable for two pipe system
Centre-to-centre distance 50 mm
Control element H, support block right
Control element H, support block left
Controllable
Size of pipe connection 3/4 inch Euro conus
Suitable for filling/drain tap
Size of radiator connection 1/2 inch
Radiator valve preset
With thermostat button
With design cover
