Комплекти за свързване на лира
Multiblock T/Uni SH, ъглов, хромиран

Моля, изчакайте!
Моля, изчакайте!

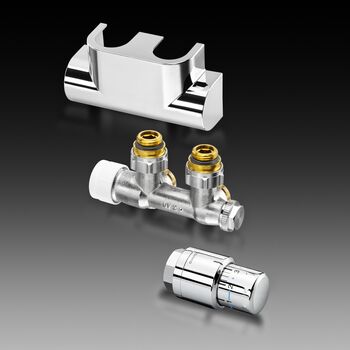

OVENTROP-Свързващи комплекти за лири "Multiblock T"

за използване на радиатори с връзка за подаваща и връщаща линия. Междуосово разстояние 50 mm. Знак върху корпуса "OV 2".

Състои се от: – "Multiblock T", двутръбен фитинг, ъглов, с предварителна настройка
– декоративна капачка, ъглова
– "Uni SH", термостат с резбова връзка M 30 x 1,5
– "SH -Cap"

Приложим: в двутръбен режим като термостатен вентил, като изолиращ фитинг, за източване, за допълване. С нулева позиция. Номинален диапазон: 7–28°C
Разграфяване на капачката: 0 ☼ 1-5

Повърхност: хромиран

Прод. номер: 1184284
EAN: 4026755315004
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
130 mm 85 mm 100 mm 0,78 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 135 mm 90 mm 105 mm 0,84 kg
Пакет 12 380 mm 295 mm 215 mm 10,44 kg

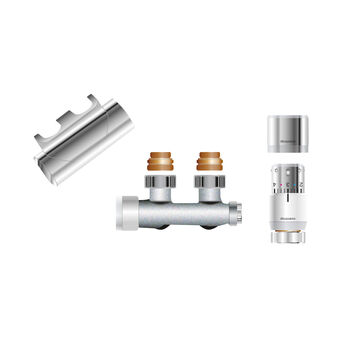

Изображения на продукти
  Размер на файла
679,98 KB
  Размер
5871 px x 5870 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
432,14 KB
  Размер
3745 px x 3745 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,4 MB
  Размер
5871 px x 5870 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,1 MB
  Размер
3745 px x 3745 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
14,59 KB
  Размер
459 px x 368 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
73,01 KB
  Размер
1575 px x 997 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,23 MB
  Размер
3589 px x 3163 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

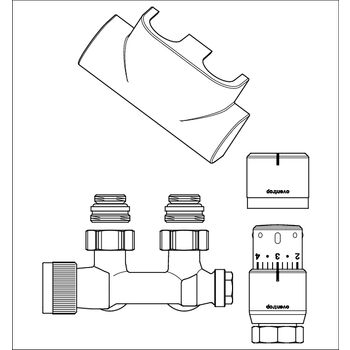

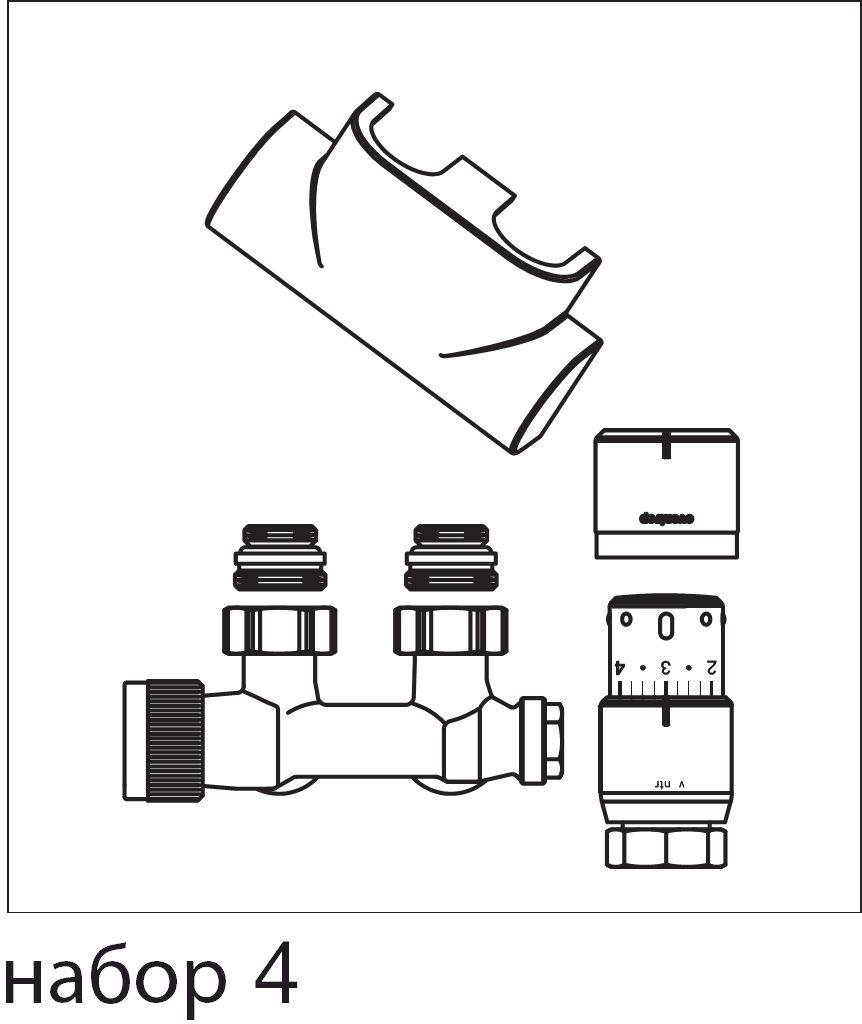

Чертежи
  Размер на файла
20,26 KB
  Размер
415 px x 492 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
33,69 KB
  Размер
596 px x 637 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
64,37 KB
  Размер
841 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
64,56 KB
  Размер
862 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Луксозни радиаторни вентили за жилища и бани 3,16 MB
Регулиране на стайната температура - Термостати и вентили 3,6 MB
Ръководство за монтаж
  Име Размер на файла
L_118401381.pdf 4,12 MB
Класификация
ETIM 7.0 EC011296
Radiator connection combination for decor radiator
Особеност Стойност
Colour Chrome-look
Type Radiator valve/foot valve
Connection direction, pipes Towards wall
Suitable for single pipe system
Suitable for two pipe system
Centre-to-centre distance 50 mm
Control element H, support block right
Control element H, support block left
Controllable
Size of pipe connection 3/4 inch Euro conus
Suitable for filling/drain tap
Size of radiator connection 1/2 inch
Radiator valve preset
With thermostat button
With design cover
