Свързващ комплект за лири за баня
Multiblock T / pinox H, прав модел, хромиран

Моля, изчакайте!
Моля, изчакайте!
Моля, изчакайте!

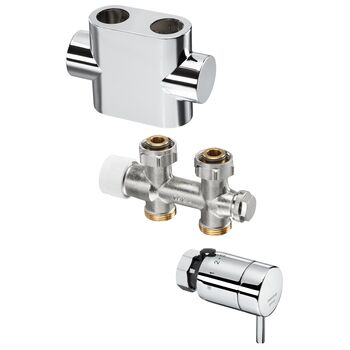

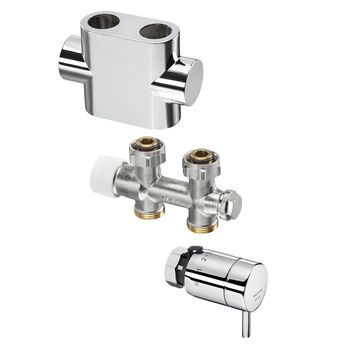

OVENTROP-Свързващ комплект за лири "Multiblock T"/"pinox H", прав, хромиран

за използване на радиатори с връзка за подаваща и връщаща линия. Междуосово разстояние 50 mm. Радиатор с вътр.р. Rp ½

Състои се от: – "Multiblock T", свързващ фитинг с предварителна настройка, двутръбен фитинг
– декоративна капачка
– "pinox H", термостат с течен сензор

Приложим: в двутръбен режим като термостатен вентил, като изолиращ фитинг, за източване, за допълване

"pinox H": Без нулева позиция
Номинален диапазон: 7 – 28°C
Разграфяване на капачката: ☼ 1 - 5

Прод. номер: 1184285
EAN: 4026755422665
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
138 mm 135 mm 98 mm 0,95 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 142 mm 138 mm 103 mm 1,09 kg
Изображения на продукти
  Размер на файла
423,11 KB
  Размер
3858 px x 3858 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
418,78 KB
  Размер
2807 px x 4163 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
382,92 KB
  Размер
2394 px x 3726 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
21,29 KB
  Размер
426 px x 456 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Луксозни радиаторни вентили за жилища и бани 3,16 MB
Регулиране на стайната температура - Термостати и вентили 3,6 MB
Ръководство за монтаж
  Име Размер на файла
Operating instructions 488,7 KB
L_118401381.pdf 4,12 MB
Класификация
ETIM 7.0 EC011296
Radiator connection combination for decor radiator
Особеност Стойност
Colour Chrome-look
Type H support block
Connection direction, pipes Towards floor
Suitable for single pipe system
Suitable for two pipe system
Centre-to-centre distance 50 mm
Control element H, support block right
Control element H, support block left
Controllable
Size of pipe connection 3/4 inch Euro conus
Suitable for filling/drain tap
Size of radiator connection 1/2 inch
Radiator valve preset
With thermostat button
With design cover
