Вентил за ръчно регулиране "HRV"
DN 15, PN 10, ъглов, намалени размери

Моля, изчакайте!

OVENTROP-Вентил за ръчно регулиране "HRV", намалени размери, отговарят на "RF"

за двутръбни централни отоплителни инсталации PN 10 с циркулационна помпа или с гравитачна циркулация.

Предварителна настройка чрез шпиндела, състои се от вентил и глава за ръчно регулиране, бял. Главата за ръчно регулиране може впоследствие да бъде сменена с термостат.

Макс, работна температура при използване на пара с ниско налягане: 110°C
Макс. работно налягане: 0,5 bar

Материал: Месинг
Повърхност: никелирани

kvs: 3.2
Номинален размер: DN 15

макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1194504
EAN: 4026755257960
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
79,8 mm 45,5 mm 77 mm 0,29 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 79,8 mm 45,5 mm 77 mm 0,29 kg
Пакет 25 290 mm 285 mm 115 mm 7,63 kg
Европалет 2000 1200 mm 800 mm 1100 mm 605 kg
Изображения на продукти
  Размер на файла
277,74 KB
  Размер
1852 px x 1984 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

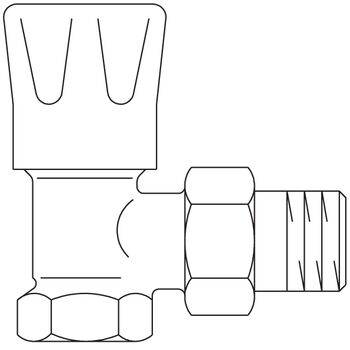

Чертежи
  Размер на файла
20,78 KB
  Размер
595 px x 595 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_119150380.pdf 3,81 MB
Класификация
ETIM 7.0 EC010136
Radiator stop valve
Особеност Стойност
Model Tailpiece/Inner thread
Height 82 mm
Shape Right-angled
Surface protection Nickel-plated
Colour button White
Operation Manually operated
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of pipe connection 1/2 inch
Size of radiator connection 1/2 inch (15)
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 3.2
Thermostatically prepared
With bent tailpiece
