Система за котелна връзка "Regumat S-180" DN 32  СПРЯН ОТ ПРОИЗВОДСТВО
без помпа

Моля, изчакайте!

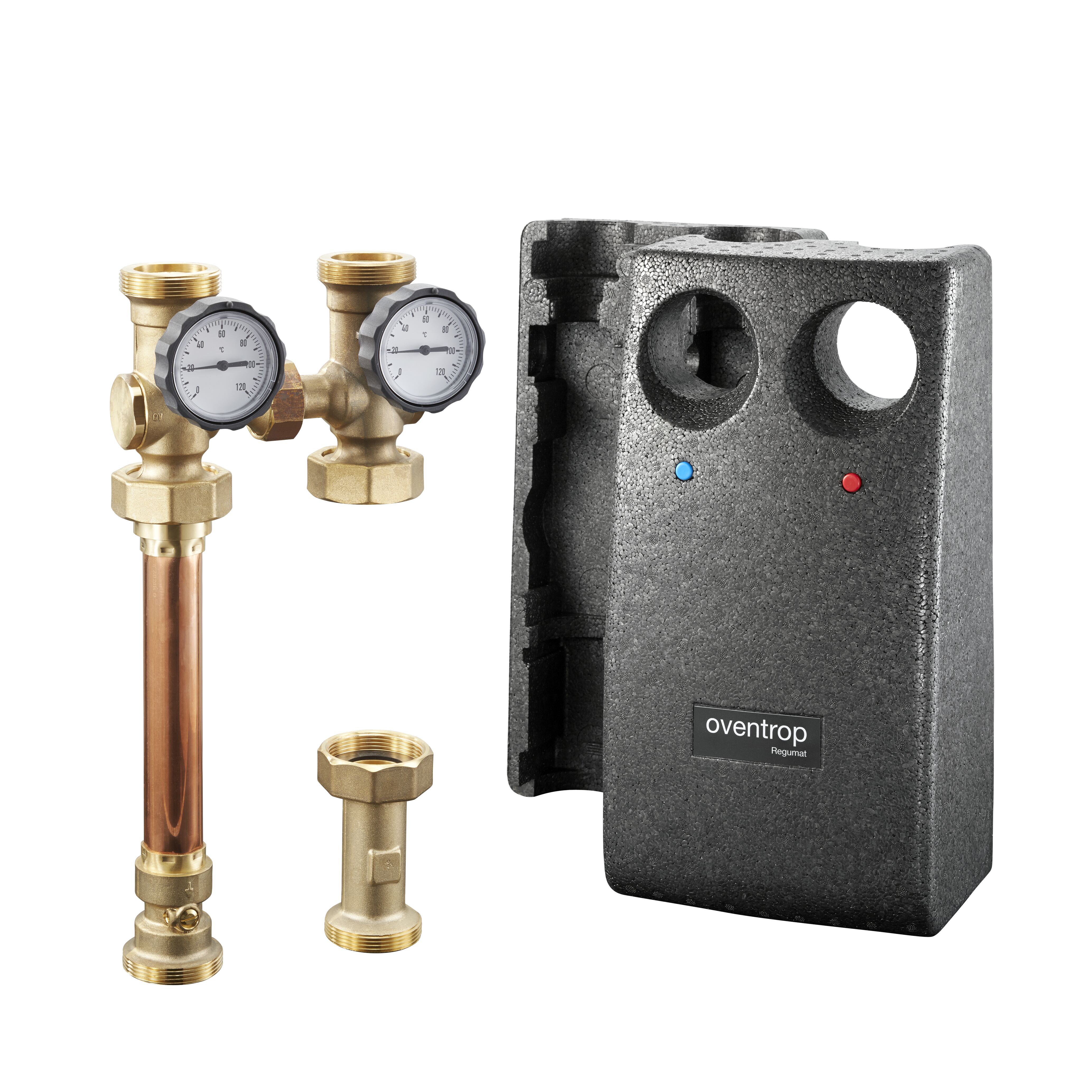

OVENTROP-Система за свързване на котел "Regumat S-180"

Арматурна група за свързване на котела към тръбната система.

Състои се от: – спирателна група без байпас с 2 сферични крана и 2 термометъра
– фланцова тръба с възвратен вентил
– изолация

Сферични кранове: Корпус и шпиндел от месинг с двойно O-Ring-уплътнение, сфери от месинг, твърдохромирани, уплътнения на сферите от PTFE, холендрови гайки от месинг.

Междуосово разстояние: 125 mm
От страна на отоплителния кръг: външ.р. G 2, плоско уплътнение
От страна на котела: външ.р. G 2, плоско уплътнение

Налягане на отваряне на възвратния вентил: 20 mbar

Номинален размер: DN 32

макс. работно налягане: 10 bar
макс.работна температура: 85 °C

Прод. номер: 1355072
EAN: 4026755249187
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
480 mm 252 mm 223 mm 5,22 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 495 mm 275 mm 240 mm 5,72 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изображения на продукти
  Размер на файла
1,49 MB
  Размер
4134 px x 4134 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
82,82 KB
  Размер
595 px x 1128 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_135507182.pdf 10,2 MB
L_135727081.pdf 616,17 KB
Диаграма за загубата на налягане

Моля изчакайте...
Запитва се характеристика

Класификация
ETIM 7.0 EC010259
Boiler connection group
