Система за котелна връзка „Regumat M3-180“ DN 25  СПРЯН ОТ ПРОИЗВОДСТВО
без помпа, с универсална изолация

Please wait!
Please wait!
Please wait!

OVENTROP-Система за котелна връзка "Regumat M3-180"

Група за свързване на котел към тръбопроводната мрежа.

Състои се от: - 1 спирателен вентил без байпас с 2 сферични крана за изолиране на отоплителния щранг - 2 термометъра за отчитане на температурите в подаващата и връщащата линия - фланцова тръба със спирателен вентил като компенсатор на линейни разширения към връщащата линия. - трипътен смесителен вентил със задвижващ мотор - изолация

Сферични кранове: корпуси и шпиндел от месинг с двойно O-Ring уплътнение. Дисковете са от месинг, хромирани, уплътненията на дисковете са от PTFE, холендрови гайки от месинг.

С универсална, модулно изградена топлоизолация. Предназначена за монтаж към следните високоефективни помпи: Grundfos ALPHA2 25-40/60 Wilo-Stratos ECO 25/1-5 Wilo-Stratos PICO 25/1-4/6 Wilo-Para Laing Ecocirc-Baureihe Biral AX 13-1 както и стандартни циркулационни помпи (асинхронни)

Връзка DN25 1": От страна на отоплителния кръг – холендрова гайка 1 1/2" От страна на котела – холендрова гайка 1 1/2"

С холендрови гайки за комплекти преходи.

Температурен диапазон: 20°C до 110°C Налягане на отваряне на спирателния вентил: 20 mbar kv = 7,4 Помпена връзка: за помпи с външна резба 1 1/2", Монтажна дължина 180mm Разстояние между подаващата и връщащата линия: 125mm

Номинален размер: DN 25

макс. работно налягане: 10 bar
макс.работна температура: 95 °C

Прод. номер: 1356220
EAN: 4026755372199
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Download GAEB Download tender text
Принадлежности
Разпределители за „Regumat“ DN 25 с изолация, за 2 отоплителни кръга, стомана
Артикулен номер  1351582
Комплект преходи "Regumat" DN25 хол.г. G 1 ½, преходи за заваряване, 4 бр.
Артикулен номер  1350465
Комплект преходи "Regumat" DN25 хол.г. G 1 ½, преходи за запояване 28 mm, 2 бр.
Артикулен номер  1350456
Комплект преходи "Regumat" DN25 хол.г. G 1 ½, преходи за запояване 28 mm, 4 бр.
Артикулен номер  1350466
Комплект преходи "Regumat" DN25 хол.г. G 1 ½, резбови преход Rp 1, 2 бр.
Артикулен номер  1350457
Комплект преходи "Regumat" DN25 хол.г. G 1 ½, резбови преход Rp 1, 4 бр.
Артикулен номер  1350467
Комплект преходи "Regumat" DN25 хол.г. G 1½, прес връзка 26 x 3mm, 1 бр.
Артикулен номер  1511946
Комплект преходи за "Regumat" DN 25 хол.г. G 1½, прес-връзка 32 x 3 mm, 1 бр.
Артикулен номер  1511949
Холендрова гайка за затръбяване на котел G 1 ½, месинг, 2 бр.
Артикулен номер  1350450
Холендрова гайка за затръбяване на котел G 1 ½, месинг, 4 бр.
Артикулен номер  1350451
Комплект преходи "Regumat" DN25 Преходи за заваряване, двойни
Артикулен номер  1350594
Комплект преходи "Regumat" DN25 Преходи за запояване 28 mm, 2 бр.
Артикулен номер  1351095
Комплект преходи "Regumat" DN25 Резбови преходи Rp 1, 2 бр.
Артикулен номер  1351394
Разпределител за "Regumat" DN25 с изолация, за 2 отоплителни кръга, бронз
Артикулен номер  1351571
Стенна скоба за разпределител, 2 бр. Принадлежности за "Regumat"
Артикулен номер  1351592
Разпределител за "Regumat" DN25 с изолация, за 3 отоплителни кръга, стомана
Артикулен номер  1351583
Разпределител за "Regumat" DN25 с изолация, за 4 отоплителни кръга, стомана
Артикулен номер  1351584
Разпределител за "Regumat" DN25 с изолация, за 5 отоплителни кръга, стомана
Артикулен номер  1351585
Разпределител за "Regumat" DN25 с изолация, за 6 отоплителни кръга, стомана
Артикулен номер  1351586
Разпределител за "Regumat" DN25 с изолация, за 7 отоплителни кръга, стомана
Артикулен номер  1351587
Разпределител за "Regumat" DN25 с изолация, за 8 отоплителни кръга, стомана
Артикулен номер  1351588
Модулен разпределител "Regumat" за 2 отоплителни кръга, DN 25
Артикулен номер  1351471
Модулен разпределител "Regumat" за 3 отоплителни кръга, DN 25
Артикулен номер  1351472
Модулен разпеределител за "Regumat" Допълващ модул, DN 25, с изолация
Артикулен номер  1351470
Модулен разпределител "Regumat" Опора за стена, от стомана, с крепежни елементи
Артикулен номер  1351593
Комбинация от хидравличен разединител/разпределител "HydroFixx" за "Regumat" DN 25, за 2 отоплителни кръга
Артикулен номер  1351698
Комбинация от хидравличен разединител/разпределител "HydroFixx" за "Regumat" DN 25, за 3 отоплителни кръга
Артикулен номер  1351699
Хидравличен разединител с изолация, DN 25, връзка с външ.р. G 1 ½
Артикулен номер  1351590
Регулатор за отоплителен кръг "Regtronic EH" с 1 външен сензор и 3 допълнителни сензора, 230 V
Артикулен номер  1152092
Размери на продукта
Дължина Широчина Височина Тегло
434 mm 274 mm 238 mm 4,93 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 435 mm 275 mm 242 mm 5,39 kg
Европалет 30 1200 mm 800 mm 1370 mm 182,58 kg

We are sorry...

but the CAD viewer which is normally displayed here is not compatible with your browser. We are currently working on a solution supporting all standard browsers. We should like to ask you to use Internet explorer until a new CAD viewer will be available.

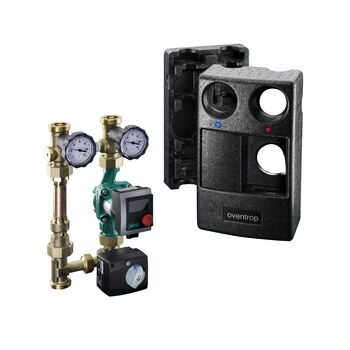

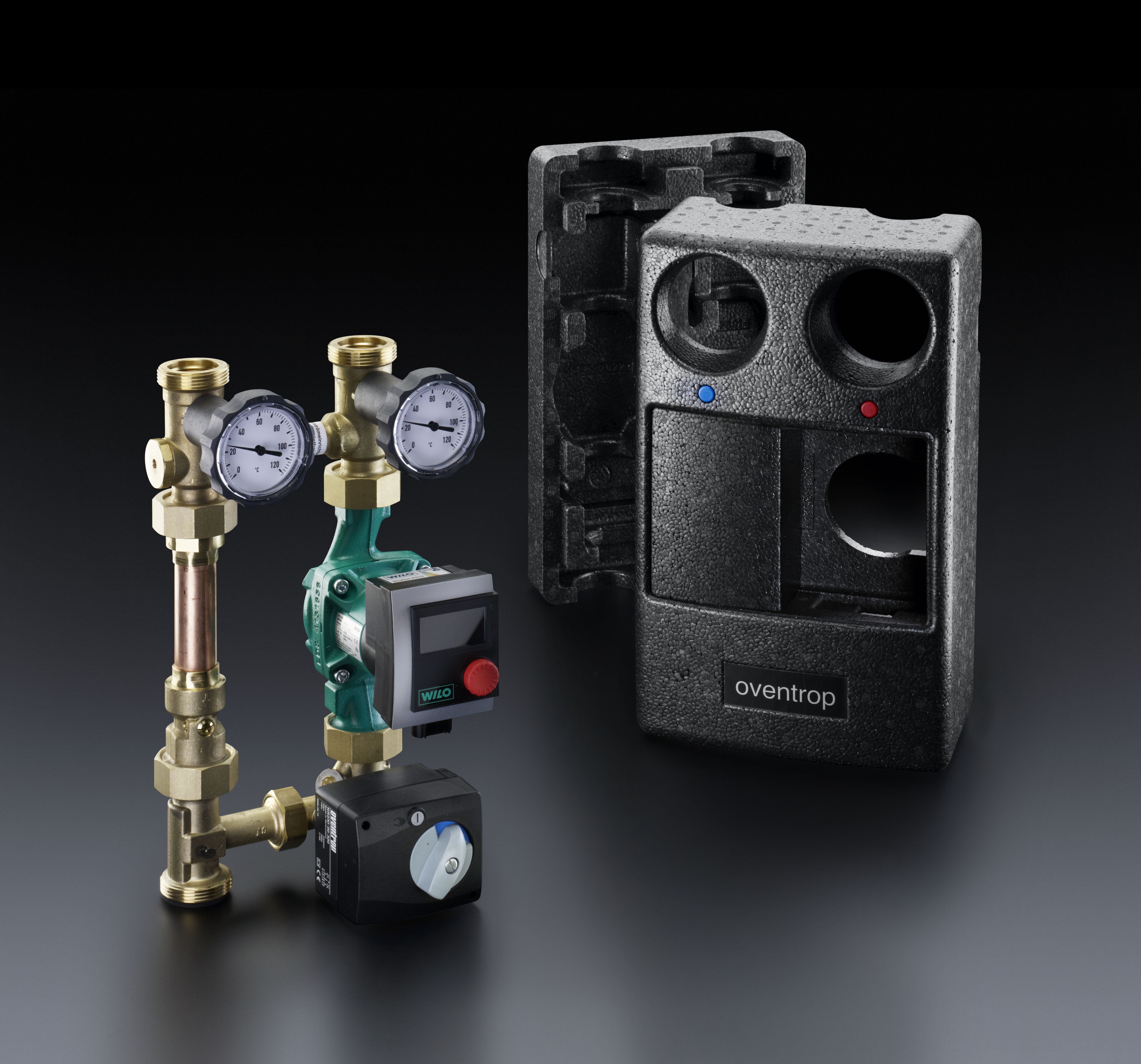

Изображения на продукти
  File size
81,25 KB
  Size
1024 px x 955 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
86,67 KB
  Size
1024 px x 955 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
90,16 KB
  Size
1024 px x 955 px
  Properties
  •  Clear product picture
  •  Cutout
Download

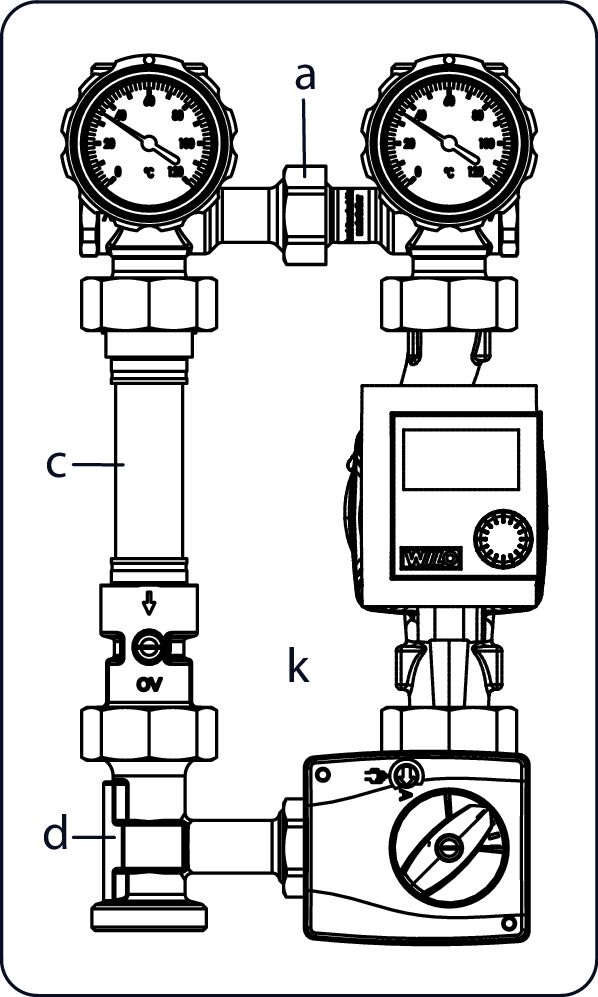

Drawings
