Name: Система за котелна връзка „Regumat S-180“ DN 25 с Grundfos ALPHA 2.1 25-60, със сферичен кран за помпа, универсална изолация
Brand: OVENTROP
SKU: 1357073

Система за котелна връзка „Regumat S-180“ DN 25
с Grundfos ALPHA 2.1 25-60, със сферичен кран за помпа, универсална изолация

OVENTROP-

Система за свързване на котел "Regumat S-180" DN 25,
със сферичен кран за помпа и универсална топлоизолация

Арматурна група за свързване на котела към тръбната система.

Състои се от:
– спирателна група с 2 сферични крана и 2 термометъра (без диференциален байпас)
– скоба за стена
– фланцова тръба
– топлоизолация
– възвратен вентил
– сферичен кран за помпа пред помпата

С универсална модулно конструирана топлоизолация.

При доставка подаващата линия е отдясно. Въпреки това подаващата и връщащата линия могат да бъдат разменени на място. Задвижващото устройство се монтира без инструмент на принципа "Plug & Play".

Топлоизолация: 248 x 465 mm
Междуосово разстояние: 125 mm
Дължина: 411 mm

От страна на отоплителния кръг: външ.р. G 1½, плоско уплътнение
От страна на котела: външ.р. G 1½, плоско уплътнение

Помпа: EEI ≤ 0,2

Макс. работна температура: 95°C

Номинален размер: DN 25

Номинален размер: DN 25

макс. работно налягане: 10 bar

Прод. номер: 1357073
EAN: 4026755423488
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.

Изтегляне на GAEB Изтегляне на спецификации

Заменено с

Система за котелна връзка „Regumat S-180“ DN 25 с Grundfos ALPHA2 25-60, със сферичен кран за помпа и универсална изолация
Артикулен номер 1356073

Размери на продукта

Дължина	Широчина	Височина	Тегло
213 mm	248 mm	465 mm	6,21 kg

Опаковки

Вид	Количество	Дължина	Широчина	Височина	Тегло
Пакет	1	253 mm	278 mm	538 mm	6,83 kg
Европалет	30	1200 mm	800 mm	1350 mm	225,81 kg

Изображения на продукти

	Размер на файла 2,74 MB Размер 6109 px x 6109 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне
	Размер на файла 2,76 MB Размер 5616 px x 5616 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне
	Размер на файла 1,63 MB Размер 5221 px x 5221 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне
	Размер на файла 1,18 MB Размер 3940 px x 3940 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне
	Размер на файла 2,13 MB Размер 5221 px x 5221 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне
	Размер на файла 2,13 MB Размер 5221 px x 5221 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне

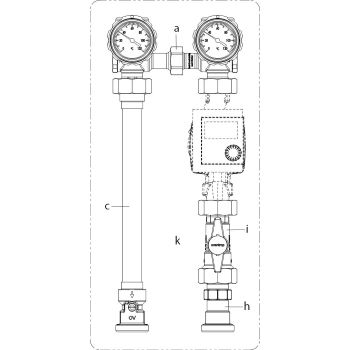

Чертежи

	Размер на файла 73,21 KB Размер 486 px x 660 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне

Брошура

	Име	Големина на файла
	„Regumat“ – станции за свързване на топлинни източници с отоплителния кръг	21,09 MB
	Системи за локално и централно топлоснабдяване	8,1 MB

Ръководство за монтаж

	Име	Големина на файла
	L_135507780.pdf	775,08 KB
	L_135707080.pdf	2,85 MB
	L_135727081.pdf	616,17 KB

Диаграма за загубата на налягане

Моля изчакайте...
Запитва се характеристика

Класификация
ETIM 7.0	EC001110 Compact installation for heat pump

Особеност	Стойност
Width	248 mm
Height	465 mm
Depth	213 mm
Connection	1 1/2 inch
With thermal insulation
With thermometer
Connection to	Heating circuit
With circulation pump
With safety valve
With pressure gauge
With non-return valve
With filling- and draining valve
Max. flow rate	7 m³/h
With connection expansion reservoir
With automatic de-aeration
