6-пътен блок с помпен фланец
G 1½, G 1½ външ.р., 4 x външ.р. G 1

Моля, изчакайте!

OVENTROP-6-пътен блок с помпен фланец G 1½, G 1½ външ.р., 4 x външ.р. G 1

Прод. номер: 1359040
EAN: 4026755337266
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
90 mm 80 mm 76 mm 0,8 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 130 mm 105 mm 85 mm 0,87 kg

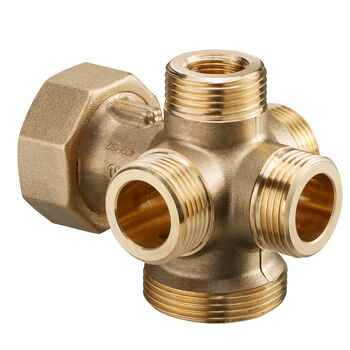

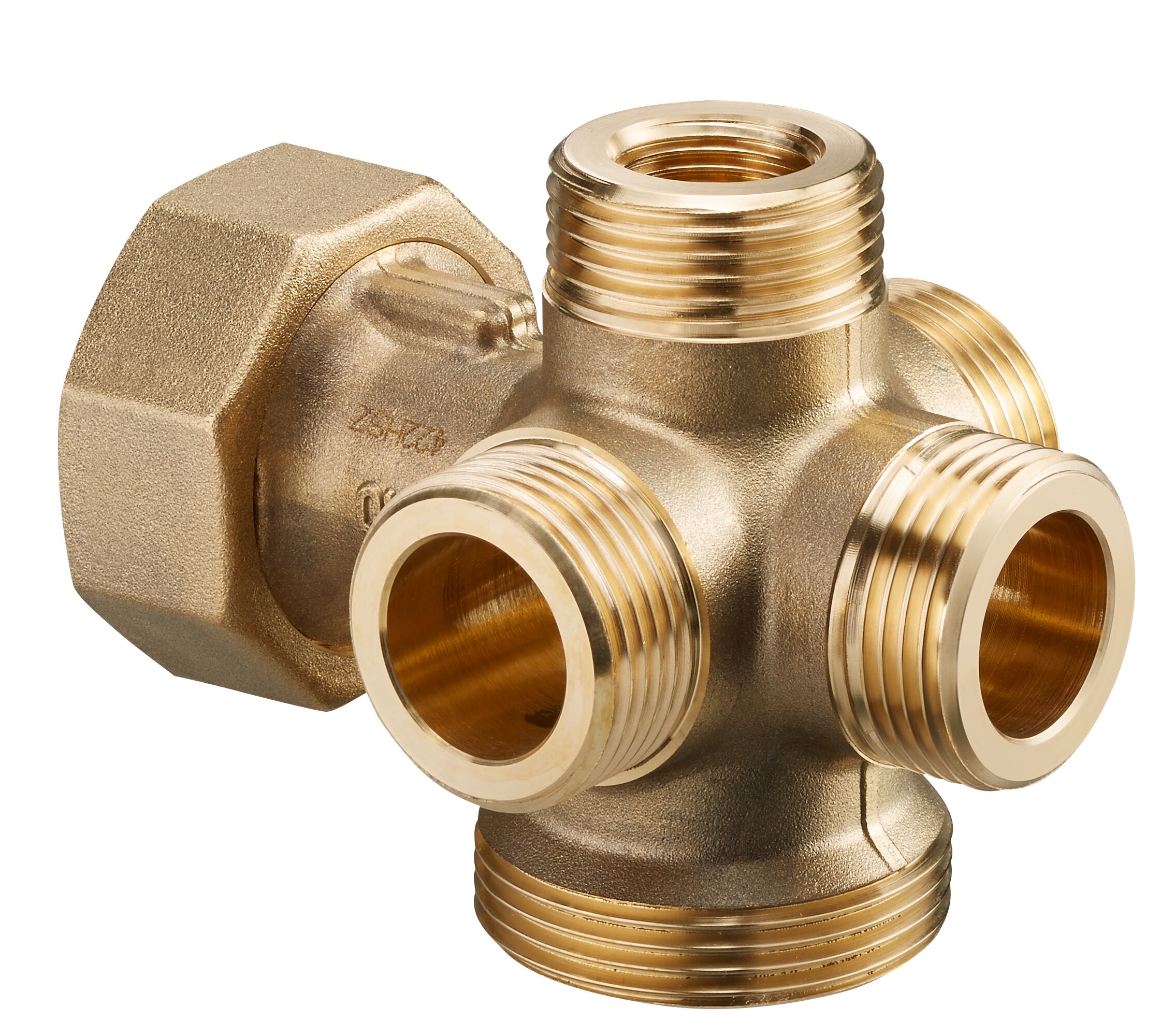

Изображения на продукти
  Размер на файла
562,33 KB
  Размер
2240 px x 2000 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
47,76 KB
  Размер
595 px x 772 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC010367
Fitting with 6 connections
Особеност Стойност
Model Other
Surface protection Untreated
Connection 1 Inner thread cylindrical BSPP-G (ISO 228-1)
Connection 2 Outer thread cylindrical BSPP-G (ISO 228-1)
Material quality Other
Material Brass
Connection 6 Outer thread cylindrical BSPP-G (ISO 228-1)
With gaskets
Nominal inner diameter of connection 2 1 1/2 inch (40)
Nominal inner diameter of connection 3 1 inch (25)
Nominal inner diameter connection 4 1 inch (25)
Connection 3 Outer thread cylindrical BSPP-G (ISO 228-1)
Connection 4 Outer thread cylindrical BSPP-G (ISO 228-1)
Connection 5 Outer thread cylindrical BSPP-G (ISO 228-1)
Gastec QA
KIWA certified
Nominal inner diameter, connection 5 1 inch (25)
With buffer stud
Angle, connection 3-4 90 °
Angle, connection 4-5 90 °
Nominal inner diameter, connection 6 1 inch (25)
Angle, connection 5-6 90 °
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Nominal inner diameter connection 1 1 1/2 inch (40)
Surface treatment Untreated
Multi-part
