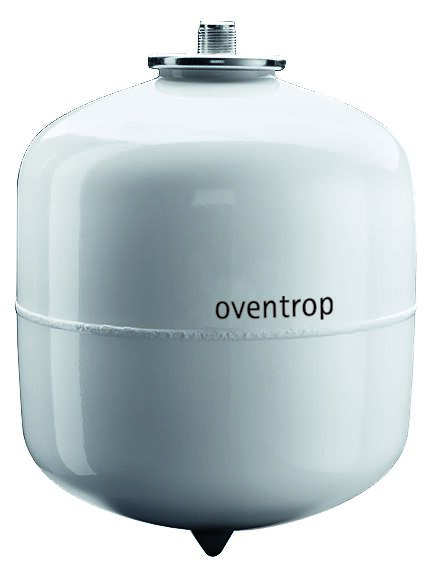

Диафрагмен разширителен съд "Solar"

Номинален обем: 25 l

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-Диафрагмен разширителен съд "Solar"

за стенен монтаж, външ.р. G ¾, налягане на вход 1,5 bar

Диафрагма съгласно DIN 4803 T3. Разрешително съгласно Директивата за съдове под налягане 97/23/ЕО

Макс. върхова температура на диафрагмата: 100 °C

макс. работно налягане: 10 bar
макс.работна температура: 70 °C

Прод. номер: 1361422
EAN: 4026755350784
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
285 mm 285 mm 495 mm 3,57 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 290 mm 290 mm 530 mm 4,03 kg
Изображения на продукти
  Размер на файла
22,98 KB
  Размер
439 px x 575 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
25,46 KB
  Размер
439 px x 575 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
38,04 KB
  Размер
673 px x 673 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
16,52 KB
  Размер
522 px x 702 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Соларна енергия „Подгряване на питейна вода и отопление“ 6,23 MB
Ръководство за монтаж
  Име Размер на файла
136142180.pdf 204 KB
Класификация
ETIM 7.0 EC010958
Membrane pressure expansion vessel
Особеност Стойност
Colour Other
Height 518 mm
Diameter 280 mm
Volume 25 l
Position horizontal
Pre-pressure 1.5 bar
Max. medium temperature (continuous) 70 °C
Position vertical
With legs
Nominal inner diameter, expansion connection 3/4 inch (20)
With exchangeable membrane
With fixed wall support
Final pressure 10 bar
For tap water
