Ъглов адаптор 90° "Cofit P"  TO BE DISCONTINUED
20 x 20 mm, бронз/неръждаема стомана


OVENTROP-Ъглов адаптор 90° "Cofit P" 20 x 20 mm, бронз/неръждаема стомана

Материал: Бронз/ неръждаема стомана

Прод. номер: 1512845
EAN: 4026755188387
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
63 mm 24 mm 63 mm 0,13 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 63 mm 24 mm 63 mm 0,14 kg
Пакет 10 130 mm 105 mm 85 mm 1,41 kg
Касета с решетъчни страници 3010 1230 mm 835 mm 960 mm 488,34 kg

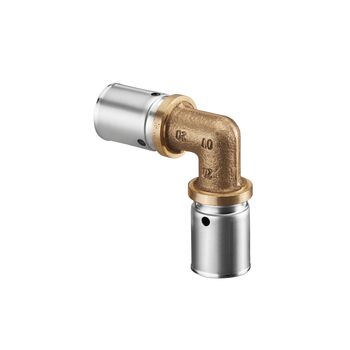

Изображения на продукти
  Размер на файла
44,36 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
19,55 KB
  Размер
675 px x 404 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
45,78 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Klassifizierung
ETIM 7.0 EC003024
Fitting with 2 connections
Property Value
Model Other
Shape Bend
Connection 1 Press sleeve
Connection 2 Press sleeve
Bend angle 90 °
Surface protection connection 1 Untreated
Surface treatment connection 1 Untreated
Surface protection connection 2 Untreated
Surface treatment connection 2 Untreated
Capped
With gaskets
Eccentric
Gastec QA
KIWA certified
With drain
With de-aerator
Outer pipe diameter connection 1 20 mm
Outer pipe diameter connection 2 20 mm
Length of connection 1 51 mm
Length of connection 2 51 mm
Working length connection 1 23.5 mm
Working length connection 2 23.5 mm
Wall thickness, connection 1 2.5 mm
Wall thickness, connection 2 2.5 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
System-specific
Contour code Other
Material connection 1 Bronze
Material connection 2 Bronze
Material quality connection 1 CuSn5Zn5Pb2
Material quality connection 2 CuSn5Zn5Pb2
