Прес-преходен Т-елемент с вътрешна резба "Cofit P"  TO BE DISCONTINUED
32 x Rp ½ x 32 mm, бронз/неръждаема стомана


OVENTROP-Прес-преходен Т-елемент с вътрешна резба "Cofit P" 32 x Rp ½ x 32 mm, бронз/неръждаема стомана

Материал: Бронз/ неръждаема стомана

Прод. номер: 1513649
EAN: 4026755218176
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
118 mm 62 mm 40 mm 0,36 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 118 mm 62 mm 40 mm 0,36 kg
Пакет 5 201 mm 125 mm 85 mm 2,51 kg

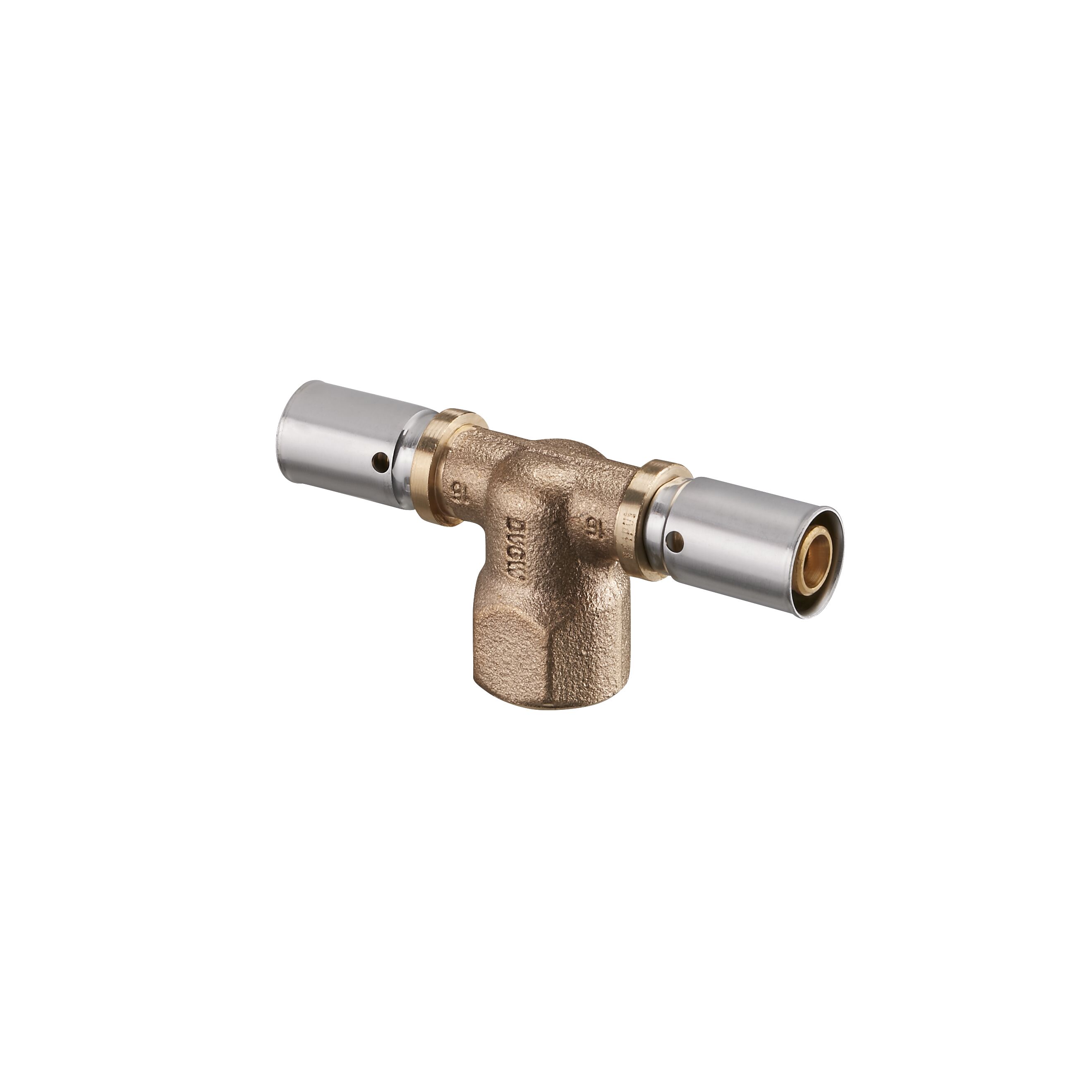

Изображения на продукти
  Размер на файла
37,82 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download

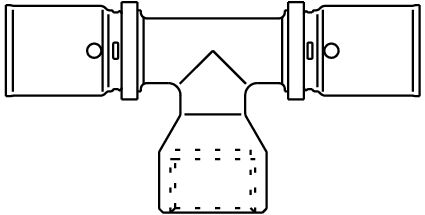

Чертежи
  Размер на файла
35,15 KB
  Размер
1024 px x 518 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Klassifizierung
ETIM 7.0 EC003025
Fitting with 3 connections
Property Value
Model T-piece
Connection 1 Press sleeve
Connection 2 Inner thread conical BSPT-Rc (ISO 7-1)
Angle adjustable
Angle 90 °
Surface protection connection 1 Untreated
Surface treatment connection 1 Untreated
Surface protection connection 2 Untreated
Surface treatment connection 2 Untreated
Material connection 3 Bronze
Material quality connection 3 CuSn5Zn5Pb2
Surface protection connection 3 Untreated
Surface treatment connection 3 Untreated
Capped
With gaskets
Nominal inner diameter of connection 2 1/2 inch (15)
Connection 3 Press sleeve
Gastec QA
KIWA certified
With drain
With de-aerator
Outer pipe diameter connection 1 32 mm
Outer pipe diameter connection 3 32 mm
Length of connection 1 28.5 mm
Working length connection 1 23.5 mm
Length of connection 3 28.5 mm
Working length connection 3 23.5 mm
Wall thickness, connection 3 3 mm
Wall thickness, connection 1 3 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
System-specific
Contour code Other
Material connection 1 Bronze
Material connection 2 Bronze
Material quality connection 1 CuSn5Zn5Pb2
Material quality connection 2 CuSn5Zn5Pb2
