Стенен адаптор с прес-връзка 90°  TO BE DISCONTINUED
удължен модел, 16 x 2,0 mm x Rp ½


OVENTROP-Стенен адаптор с прес-връзка 90° удължен модел, 16 x 2,0 mm x Rp ½

Връзка - резба: Rp ½

Прод. номер: 1517043
EAN: 4026755188462
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
61,4 mm 51,8 mm 77,8 mm 0,17 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 61,4 mm 51,8 mm 77,8 mm 0,17 kg
Пакет 10 200 mm 120 mm 105 mm 1,88 kg
Изображения на продукти
  Размер на файла
99 KB
  Размер
914 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
21,16 KB
  Размер
513 px x 525 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download

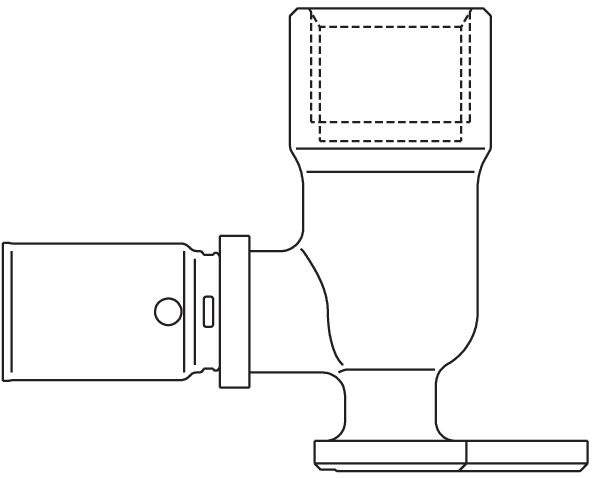

Чертежи
  Размер на файла
43,56 KB
  Размер
1024 px x 823 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Klassifizierung
ETIM 7.0 EC003099
Wall plate
Property Value
Shape Right-angled
Surface protection Untreated
Connection Press sleeve
Material quality Other
Thread size tap connection 1/2 inch
Gastec QA
KIWA certified
Length of connection 1 51 mm
Length of connection 2 40 mm
Working length connection 1 23.5 mm
Working length connection 2 15 mm
Outer pipe diameter connection 16 mm
Length from wall plate 61 mm
Housing material Bronze
System-specific
Contour code Other
