Стенен адаптор с прес-връзка 90°  ПРОГРАМАТА Е ИЗКЛЮЧЕНА
къс модел, 16 x 2,0 mm x Rp ½


OVENTROP-Стенен адаптор с прес-връзка 90° къс модел, 16 x 2,0 mm x Rp ½

Връзка - резба: Rp ½

Прод. номер: 1517053
EAN: 4026755223323
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
76 mm 38 mm 50 mm 0,15 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 77 mm 39 mm 50 mm 0,15 kg
Пакет 10 201 mm 126 mm 113 mm 1,62 kg
Европалет 2450 1200 mm 800 mm 970 mm 445,6 kg

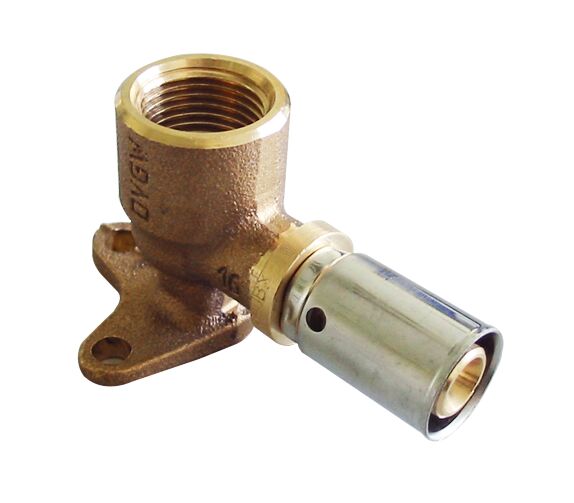

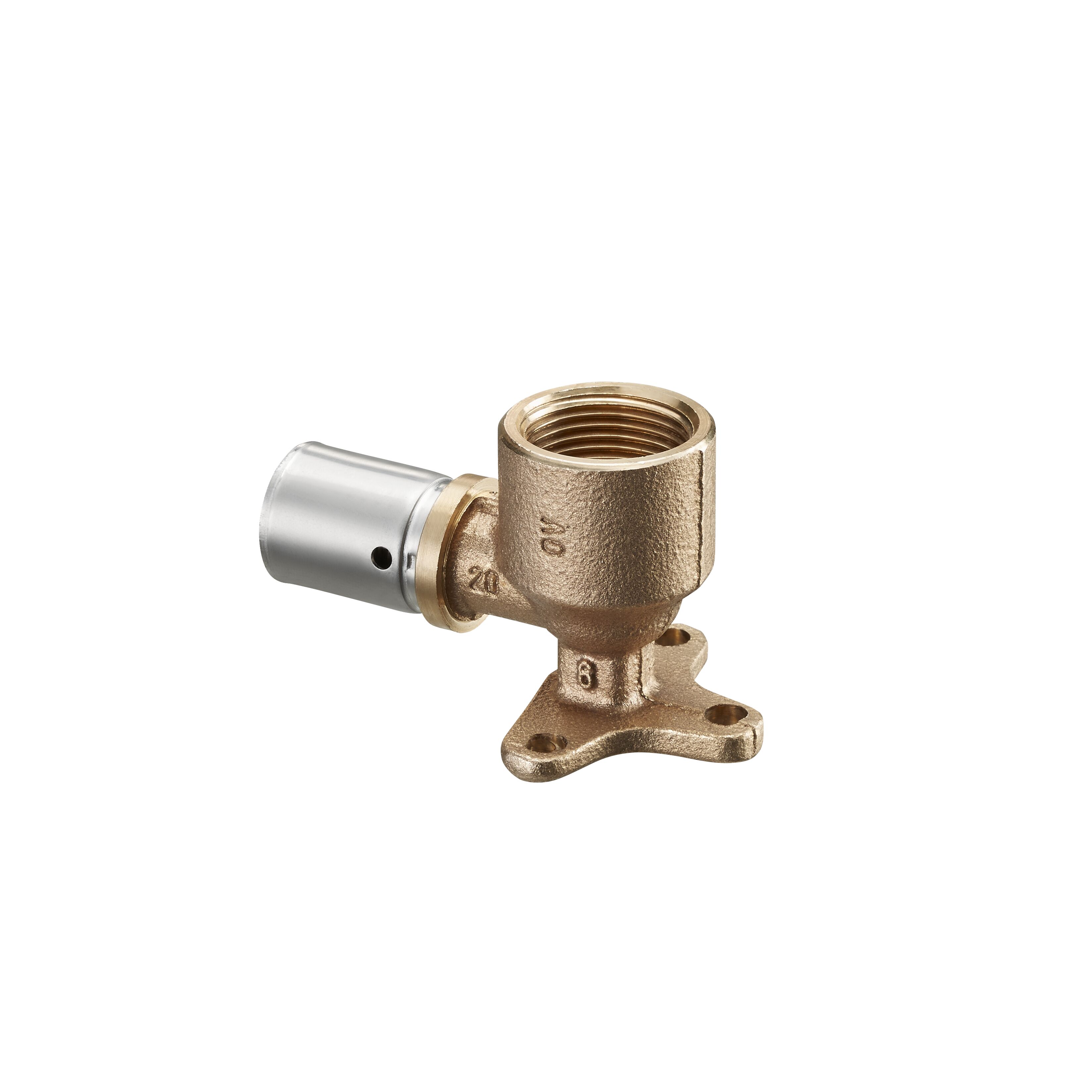

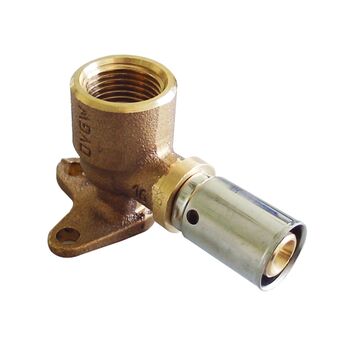

Изображения на продукти
  Размер на файла
128,18 KB
  Размер
1236 px x 1020 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
22,67 KB
  Размер
574 px x 503 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
321,25 KB
  Размер
3298 px x 3298 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
7,33 KB
  Размер
305 px x 175 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Класификация
ETIM 7.0 EC003099
Wall plate
Особеност Стойност
Shape Right-angled
Surface protection Untreated
Connection Press sleeve
Material quality Other
Thread size tap connection 1/2 inch
Gastec QA
KIWA certified
Length of connection 1 53 mm
Length of connection 2 24 mm
Working length connection 1 23.5 mm
Working length connection 2 15 mm
Outer pipe diameter connection 16 mm
Length from wall plate 45 mm
Housing material Bronze
System-specific
Contour code Other
