Стенен адаптор с прес-връзка  TO BE DISCONTINUED
ъглов модел, 16 x 16 mm x Rp ½


OVENTROP-Стенен адаптор с прес-връзка ъглов модел, 16 x 16 mm x Rp ½

Връзка - резба: Rp ½

Прод. номер: 1517143
EAN: 4026755188486
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
80 mm 80 mm 62 mm 0,29 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 80 mm 80 mm 62 mm 0,3 kg
Пакет 10 180 mm 175 mm 150 mm 3,05 kg

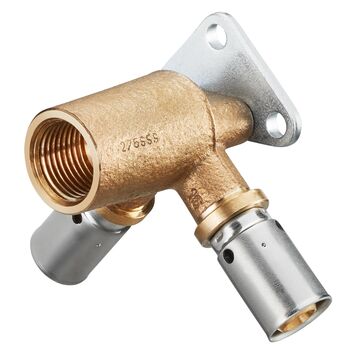

Изображения на продукти
  Размер на файла
111,78 KB
  Размер
964 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
69,03 KB
  Размер
1024 px x 971 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
80,14 KB
  Размер
1024 px x 806 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Klassifizierung
ETIM 7.0 EC003099
Wall plate
Property Value
Shape Continuous right-angled
Surface protection Untreated
Connection Press sleeve
Material quality Other
Thread size tap connection 1/2 inch
Gastec QA
KIWA certified
Length of connection 1 58 mm
Length of connection 2 40 mm
Working length connection 1 23.5 mm
Working length connection 2 15 mm
Outer pipe diameter connection 16 mm
Length from wall plate 57 mm
Housing material Bronze
System-specific
Contour code Other
