Канал за прокарване на тръби през стена с прес-връзка 90°  СПРЯН ОТ ПРОИЗВОДСТВО
16 x 2,0 mm x Rp ½

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-Канал за прокарване на тръби през стена с прес-връзка 90° 16 x 2,0 mm x Rp ½

Връзка - резба: Rp ½

Прод. номер: 1517343
EAN: 4026755188523
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
72 mm 57 mm 83,7 mm 0,28 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 72 mm 57 mm 83,7 mm 0,28 kg
Пакет 10 200 mm 125 mm 105 mm 2,9 kg
Изображения на продукти
  Размер на файла
25,29 KB
  Размер
627 px x 441 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
423,9 KB
  Размер
3160 px x 3160 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

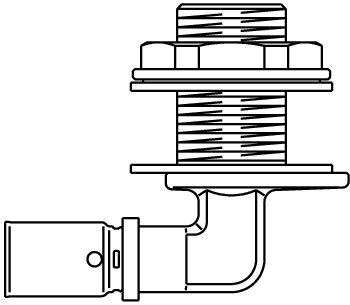

Чертежи
  Размер на файла
13,28 KB
  Размер
350 px x 305 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_151200080.pdf 247,35 KB
Класификация
ETIM 7.0 EC010488
Tank feed-through nipple
Особеност Стойност
Surface protection Untreated
Connection 1 Press sleeve
Connection 2 Inner thread conical BSPT-Rc (ISO 7-1)
Material Bronze
Nominal inner diameter of connection 2 1/2 inch (15)
Gastec QA
KIWA certified
Outer pipe diameter connection 1 16 mm
Length of connection 1 55 mm
Length of connection 2 62 mm
Working length connection 1 23.5 mm
Working length connection 2 38 mm
Size of lock nut thread connection 3/4 inch
