Канал за прокарване на тръби през стена с прес-връзка 90°  ПРОГРАМАТА Е ИЗКЛЮЧЕНА
20 x 2,5 mm x Rp ½


OVENTROP-Канал за прокарване на тръби през стена с прес-връзка 90° 20 x 2,5 mm x Rp ½

Връзка - резба: Rp ½

Прод. номер: 1517345
EAN: 4026755188530
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
84 mm 73 mm 57 mm 0,29 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 84 mm 73 mm 57 mm 0,29 kg
Пакет 10 180 mm 185 mm 150 mm 3,05 kg

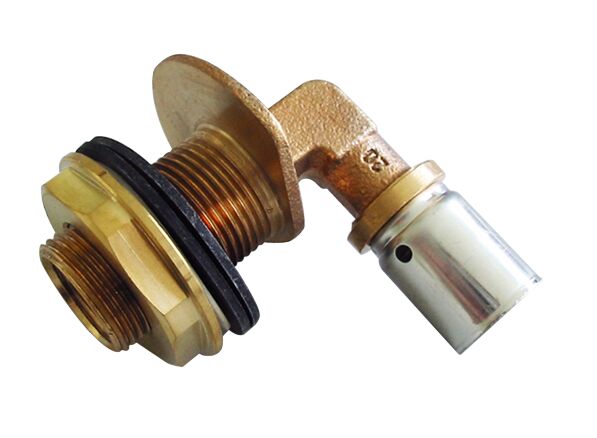

Изображения на продукти
  Размер на файла
24,92 KB
  Размер
597 px x 438 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
423,9 KB
  Размер
3160 px x 3160 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
13,28 KB
  Размер
350 px x 305 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Klassifizierung
ETIM 7.0 EC010488
Tank feed-through nipple
Особеност Стойност
Surface protection Untreated
Connection 1 Press sleeve
Connection 2 Inner thread conical BSPT-Rc (ISO 7-1)
Material Bronze
Nominal inner diameter of connection 2 1/2 inch (15)
Gastec QA
KIWA certified
Outer pipe diameter connection 1 20 mm
Length of connection 1 55 mm
Length of connection 2 62 mm
Working length connection 1 23.5 mm
Working length connection 2 38 mm
Size of lock nut thread connection 3/4 inch
