Прес ъглова връзка с вътрешна резба "Cofit PD"  СПРЯН ОТ ПРОИЗВОДСТВО
20 x 2,5 mm x Rp ¾, бронз/неръждаема стомана

Моля, изчакайте!

OVENTROP-Прес ъглова връзка с вътрешна резба "Cofit PD" 20 x 2,5 mm x Rp ¾, бронз/неръждаема стомана

Връзка - резба: Rp ¾

Прод. номер: 1532745
EAN: 4026755353990
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
82 mm 77 mm 42 mm 0,33 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 82 mm 77 mm 42 mm 0,33 kg
Пакет 5 200 mm 125 mm 105 mm 1,77 kg

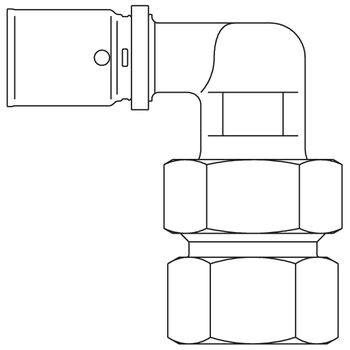

Изображения на продукти
  Размер на файла
177,82 KB
  Размер
2640 px x 2640 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

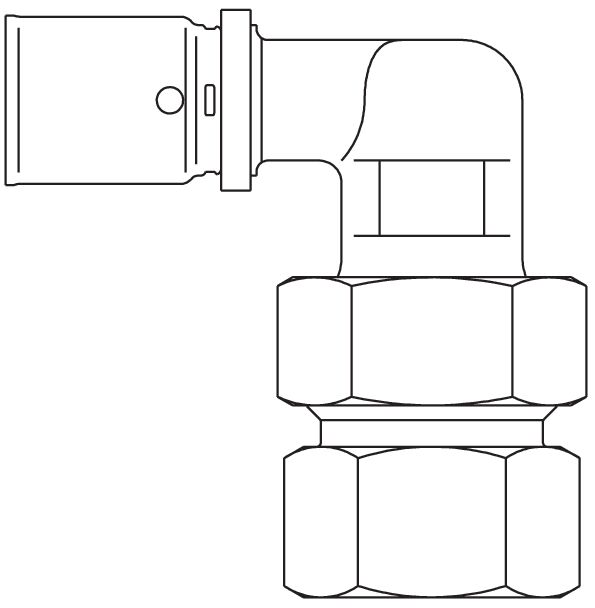

Чертежи
  Размер на файла
18,09 KB
  Размер
595 px x 608 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_151200080.pdf 247,35 KB
Класификация
ETIM 7.0 EC003024
Fitting with 2 connections
Особеност Стойност
Model Other
Shape Bend
Connection 1 Press sleeve
Connection 2 Inner thread conical BSPT-Rc (ISO 7-1)
Bend angle 90 °
Surface protection connection 1 Untreated
Surface treatment connection 1 Untreated
Surface protection connection 2 Untreated
Surface treatment connection 2 Untreated
Capped
With gaskets
Nominal inner diameter of connection 2 1/2 inch (15)
Eccentric
Gastec QA
KIWA certified
With drain
With de-aerator
Outer pipe diameter connection 1 16 mm
Length of connection 1 56.5 mm
Length of connection 2 30 mm
Working length connection 1 23.5 mm
Wall thickness, connection 1 2 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
System-specific
Contour code Other
Material connection 1 Bronze
Material connection 2 Brass
Material quality connection 1 CuSn5Zn5Pb2
Material quality connection 2 Other
