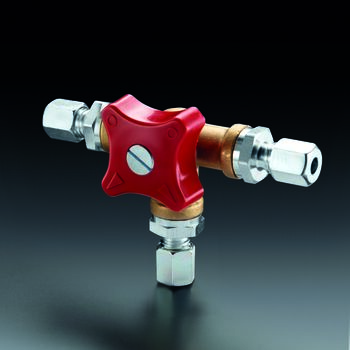

Change-over (превключвателен) вентил
8 x 8 x 8 mm, с холендер, месинг


OVENTROP-Change-over (превключвателен) вентил 8 x 8 x 8 mm, с холендер, месинг

Прод. номер: 2102052
EAN: 4026755150872
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
112 mm 76 mm 40 mm 0,28 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 112 mm 76 mm 40 mm 0,28 kg
Пакет 10 290 mm 260 mm 90 mm 2,95 kg
Изображения на продукти
  Размер на файла
341,06 KB
  Размер
2835 px x 2835 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
275,09 KB
  Размер
2272 px x 1712 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
769,72 KB
  Размер
2835 px x 2835 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
83,94 KB
  Размер
1621 px x 1153 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Техническа информация
  Име Големина на файла
Change-over valve 1,65 MB
Klassifizierung
ETIM 7.0 EC011310
Three-way control valve
Особеност Стойност
Article compression class PN 6
Max. medium temperature (continuous) 60 °C
Min. medium temperature (continuous) 0 °C
With connection 3 coupling
Length of connection 1 56 mm
Length of connection 2 56 mm
Length of connection 3 56 mm
Shaft height 40 mm
With T-piece for 4-way connection
With connection 1 coupling
With connection 2 coupling
Housing material Steel
Connections Internal thread
Nominal inner diameter DN 8
Max. pressure difference in opened position 10 bar
Installation method, distributive
