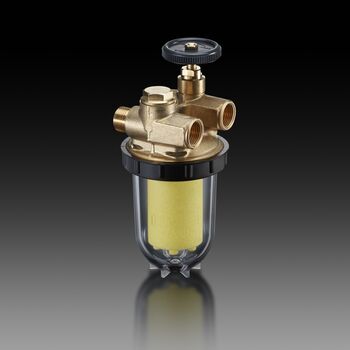

Филтър за нафта за двутръбни системи "Oilpur Z A" с изолация
DN 10, вътр.р. G ⅜ x външ.р. G ⅜,филц


OVENTROP-Филтър за нафта "Oilpur" за двутръбни системи

с бързозатварящ изолиращ вентил, възвратен вентил във връщащата линия, крепежно коляно, корпус и холендрова гайка от месинг, с двойно O-ринг-уплътнение, филтърна чаша Cellidor.

Само за смукателен режим

Филтърно сито: филц 50-75 µm

Свързваща резба от страна на резервоара: вътр.р. G ⅜ за клемна връзка 6, 8, 10 или 12 mm
От страна на горелката: външ.р. G ⅜" с вътрешен конус за свързване на мека връзка

Прод. номер: 2120503
EAN: 4026755151497
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
148 mm 71 mm 70 mm 0,7 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 150 mm 95 mm 85 mm 0,75 kg
Пакет 10 325 mm 205 mm 320 mm 7,41 kg
Изображения на продукти
  Размер на файла
704,75 KB
  Размер
5000 px x 5000 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
1,56 MB
  Размер
5792 px x 5792 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
23,4 KB
  Размер
290 px x 445 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Техническа информация
  Име Големина на файла
“Oilpur” Heating oil filters 1,82 MB
Ръководство за монтаж
  Име Големина на файла
L_212200380.pdf 1,75 MB
Klassifizierung
ETIM 7.0 EC010080
Bucket filter, single
Особеност Стойност
Surface protection Untreated
Material quality Other
Right-angled model
Mounting Before pump
Article compression class PN 6
Mesh width of filter element 0.075 mm
Filter element material Other
Housing material Plastic
With drain possibility (connection)
With coupling
Nominal inner diameter DN 10
With filter element
