Прав сферичен кран за еднотръбен разходомер за газ  ПРОГРАМАТА Е ИЗКЛЮЧЕНА
DN 25, с контролен отвор, прес връзка 28 mm, 70-130 mm

Моля, изчакайте!

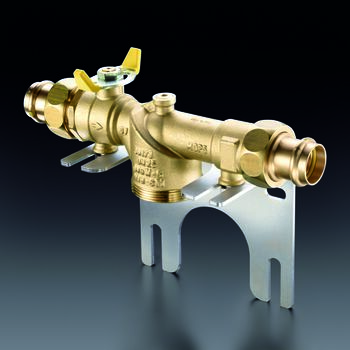

OVENTROP-Месингов сферичен кран "Optigas" за еднотръбен разходомер за газ, прав модел, HTB диапазон на налягането MOP 5, дебит около 10000 l/h , термоустойчивост 650°C/30 мин. при 1 bar, макс. околна температура 60°C

С носеща плоча за сигурно закрепване на арматурата на стена, разстоянието до стената може да се променя от 70 до 130 mm. Връзка за разходомер за газ: външна резба G 2 съгласно ISO 228, с холендри с прес-връзка 28 mm (Profipress G на Viega). Защитен от изпускане разпределителен вал с двойно О-ринг уплътнение, твърдохромирана сфера, може да се пломбира в затворена позиция и да се заключи чрез ръчен катинар. Позицията отворено/затворено е чрез движение на 90° (показание на позицията на ръкохватката). С допълнителен контролен отвор G ⅛ от страна на изхода. Контролният отвор е с отвор с диаметър < 1mm съгласно допълнение 2000 на TRGI 86 и е затворен със заключващ винт.

Прод. номер: 3017360
EAN: 4026755274233
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
195 mm 138 mm 128 mm 2,67 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 240 mm 195 mm 170 mm 2,83 kg
Изображения на продукти
  Размер на файла
250,06 KB
  Размер
1772 px x 1772 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
2,56 MB
  Размер
5315 px x 5315 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
23,51 KB
  Размер
485 px x 335 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC011015
Gas valve
Особеност Стойност
Surface protection Untreated
Connection 1 Press sleeve
Connection 2 Press sleeve
Operation Lever handle
With interlocking
Right-angled model
Outer pipe diameter connection 1 28 mm
Outer pipe diameter connection 2 28 mm
Handle/hand wheel height 20 mm
Length of handle/diameter of hand wheel 75 mm
Sealing unit
With connection 1 coupling
With connection 2 coupling
DVGW quality mark
Housing material Brass
EN 331 mark
